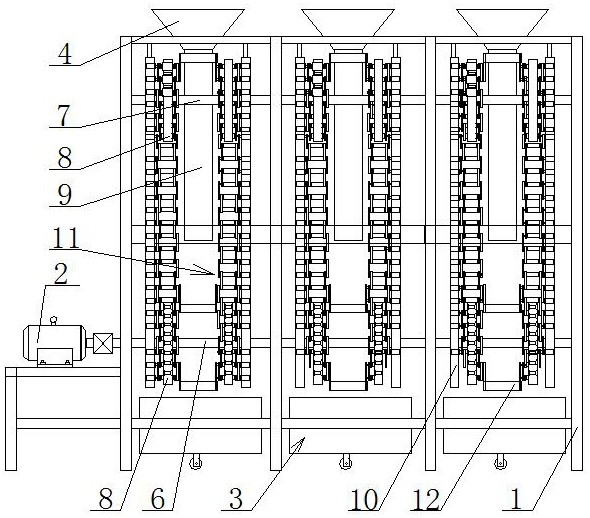

1.一种链轨式球状农副果品切片机,它由机架(1)、驱动电机(2)、收料箱(3)、进料斗(4)、溜管(9)和切削链组构成,其特征在于:机架(1)上通过驱动电机(2)装有主动轴(6);主动轴(6)上方机架(1)上装有从动轴(7);主动轴(6)和从动轴(7)上通过传动链轮(8)间隔状装有多组切削链组;各切削链组一侧上方机架(1)上设置有进料斗(4);进料斗(4)的下端设置有溜管(9);各溜管(9)的一端延伸至对应切削链组的中部;各溜管(9)一侧的机架(1)上通过丝杆座(13)和调节丝杆(14)装有调节块(15);各溜管(9)和调节块(15)的下方设置有收料箱(3);
所述的各切削链组均由导向链轨(10)、传动链(11)和切削刀片(12)构成;主动轴(6)和从动轴(7)上通过传动链轮(8)对称状装配有传动链(11);传动链(11)之间间隔状安装有多个切削刀片(12);各传动链(11)一侧的机架(1)上设置有导向链轨(10);各传动链(11)与对应的导向链轨(10)滚动连接;
所述的传动链(11)是有由多个链组单元和外链板(16)连接的闭环体;各链组单元由内链板(17)、传动滚筒(18)和销轴(20)构成;对称状设置的内链板(17)之间的上部和下部分别固装有套筒(21);各套筒(21)的外圆周面上分别活动装有传动滚筒(18);各套筒(21)内部活动装有销轴(20);销轴(20)的两端分别延伸至套筒(21)的外端;延伸至套筒(21)外端的销轴(20)的一端装有导向滚轮(19);导向滚轮(19)与导向链轨(10)滚动连接;各链组单元的销轴(20)之间通过外链板(16)相互连接;传动链(11) 转动过程中可带动各切削刀片(12)从溜管(9)和调节块(15)之间的间隙穿过;在切削刀片(12)穿过的过程中即可完成农副果品的切片工作。
2.根据权利要求1所述的一种链轨式球状农副果品切片机,其特征在于:所述的各切削链组传动链(11)之间的切削刀片(12)与外链板(16)固定连接。
3.根据权利要求1所述的一种链轨式球状农副果品切片机,其特征在于:所述的导向链轨(10)呈闭环结构;其横截面呈“U”型,各导向滚轮(19)与导向链轨(10)的内表面滚动连接。
4.根据权利要求1所述的一种链轨式球状农副果品切片机,其特征在于:所述的收料箱(3)由收料箱本体(22)、铺料盘(23)、震动器(24)和装配座(25)构成;收料箱本体(22)内通过装配座(25)从上到下依次安装有多个铺料盘(23);各铺料盘(23)呈倾斜状、交错状设置;
各铺料盘(23)的下表面装有震动器(24)。
5.根据权利要求4所述的一种链轨式球状农副果品切片机,其特征在于:所述的铺料盘(23)两侧分别设置有限位挡条(26);铺料盘(23)的一端设置有挡料板(27);位于收料箱(3)最下端的铺料盘(23)另一端设置有防漏条(28);各铺料盘(23)的挡料板(27)延伸至上方铺料盘(23)的上方,挡料板(27) 与上方铺料盘(23)的末端之间存有一定的漏料间隙。
6.根据权利要求4所述的一种链轨式球状农副果品切片机,其特征在于:所述的装配座(25)由装配座本体(29)、缓冲弹簧(30)和装配板(31)构成;装配座本体(29)内通过装配销(5)活动安装有装配板(31);装配板(31)上方和下方的装配销(5)上分别设置有缓冲弹簧(30);各装配板(31)与对应的铺料盘(23)活动连接。
