专利号: 2018101214557
申请人: 王建环
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

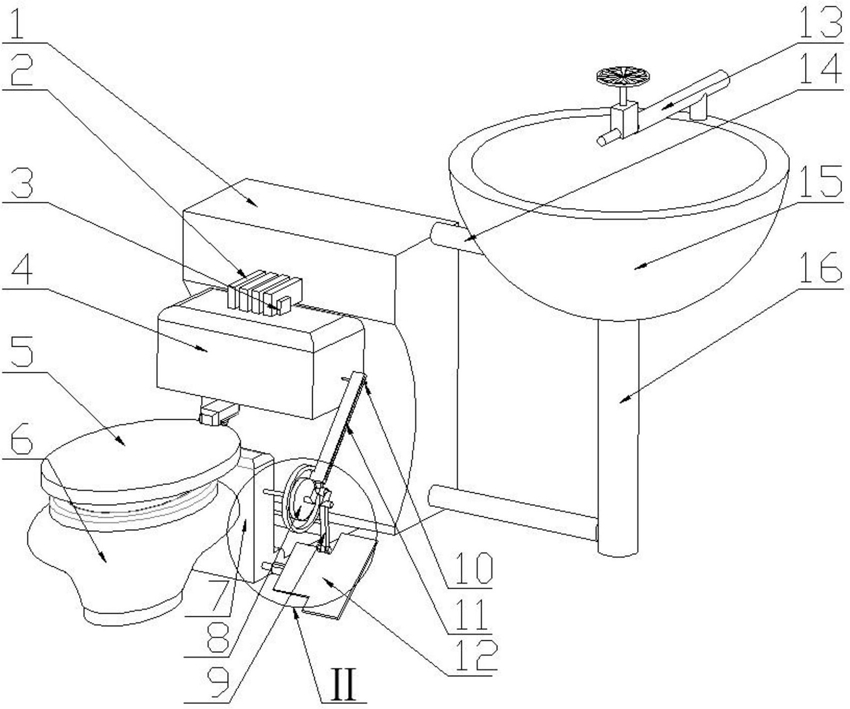

1.一种环保马桶,包括支撑座(7),其特征在于:所述支撑座(7)前方设有马桶体(6),后方设有一次水箱(1),所述支撑座(7)上方中间位置通过铰接座(21)铰接连接马桶盖(5),所述马桶盖(5)后侧连杆上方设有二次水箱(4),所述马桶盖(5)闭合时二次水箱(4)与一次水箱(1)之间接触位置设有固定装置,所述马桶盖(5)敞开时二次水箱(4)与一次水箱(1)之间接触位置设有管路连通装置。

2.根据权利要求1所述的环保马桶,其特征在于:所述支撑座(7)一侧设有翻转机构连接所述马桶盖(5)和二次水箱(4)。

3.根据权利要求2所述的环保马桶,其特征在于:所述一次水箱(1)通过水管(14)连通洗手池(15),所述洗手池(15)上方设有水龙头(13),所述洗手池(15)下方设有下水道连管(16),所述水管(14)与洗手池(15)连通处设有滤网,所述水管(14)与一次水箱(1)连通位置设有浮力关闭装置。

4.根据权利要求3所述的环保马桶,其特征在于:所述铰接座(21)中部固定连接缓冲弹簧(20)一端,所述缓冲弹簧(20)另一端固定连接马桶盖(5)后侧连杆,所述二次水箱(4)上方固定有水箱固定夹块(3),所述一次水箱(1)前侧固定有水箱固定夹板(2),所述水箱固定夹块(3)和水箱固定夹板(2)在马桶闭合状态相对应,所述二次水箱(4)一侧边缘中间位置设有水箱进水管(41),所述水箱进水管(41)通过进水口挡板弹簧(42)连接的进水口挡板(43)保持封闭,所述一次水箱(1)对应二次水箱(4)上水箱进水管(41)的位置设有水箱出水管(25),所述水箱出水管(25)朝向二次水箱(4)上水箱进水管(41)的位置设有水箱出水口(22),所述水箱出水管(25)通过出水口挡板弹簧(24)连接的出水口挡板(23)保持封闭,马桶盖(5)开启状态时所述水箱进水管(41)连通水箱出水口(22),水箱出水口(23)和进水口挡板(43)在水箱进水管(41)和水箱出水管(25)的作用下错位。

5.根据权利要求4所述的环保马桶,其特征在于:所述二次水箱(4)出水口设置在马桶盖(5)内表面朝向马桶位置,所述二次水箱(4)出水口穿过马桶盖(5)后侧连杆连通二次水箱(4)内部,所述二次水箱(4)出水口处设有只允许气体通过液体无法通过的阀。

6.根据权利要求2所述的环保马桶,其特征在于:所述支撑座(7)一侧铰接有踏板(12),所述二次水箱(4)同侧设有水箱摆动杆(10),所述踏板(12)通过联动机构连接所述水箱摆动杆(10),通过踩踏踏板(12)带动二次水箱(4)摆动。

7.根据权利要求6所述的环保马桶,其特征在于:所述支撑座(7)一侧踏板(12)上方铰接有转轮(8),所述转轮(8)一侧中心位置固定有曲柄连杆(81),边缘位置固定有滑槽拨杆(11),所述曲柄连杆(81)通过转动连接杆(9)铰接连接踏板(12),所述水箱摆动杆(10)设置在滑槽拨杆(11)的滑槽内部,踩动踏板(12),转动连接杆(9)带动转轮(8)转动,转轮(8)上固定的滑槽拨杆(11)拨动水箱摆动杆(10),带动二次水箱(4)摆动。

8.根据权利要求3所述的环保马桶,其特征在于:所述水管(14)与一次水箱(1)连通位置设有一组水阀通道(18),每个所述水阀通道(18)内设有可以在水阀通道(18)内滑动的水阀(17),所述水阀(17)下端固定连接水阀浮球(19)。

9.根据权利要求8所述的环保马桶,其特征在于:所述水阀浮球(19)密度小于纯水。
