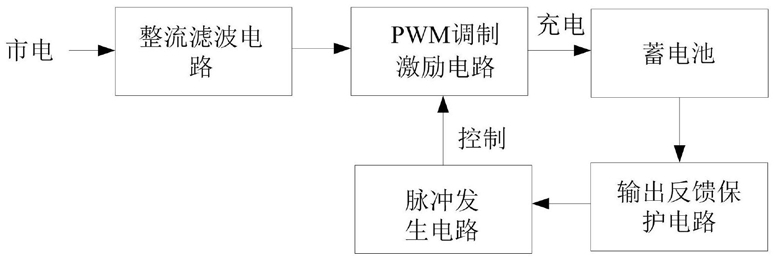

1.一种带容量修复功能的蓄电池充电电路，其特征在于，包括整流滤波电路、PWM调制激励电路、蓄电池、输出反馈保护电路和脉冲发生电路，所述整流滤波电路与PWM调制激励电路电连接，所述PWM调制激励电路与蓄电池电连接，所述蓄电池与输出反馈保护电路电连接，所述输出反馈保护电路与脉冲发生电路电连接，所述脉冲发生电路与PWM调制激励电路电连接；

所述PWM调制激励电路包括电阻R2、R5、R6，电容C3、C4、C5、C8、C11、C12，二极管D3、D4、D5，稳压二极管D6，场效应管BG1，电感L1，变压器B2和集成电路IC1；所述脉冲发生电路包括电阻R27、R28、R29、R30、R31，电位器RP1，电容C14、C15，稳压二极管D8，三极管BG2、BG3、BG4、BG5、BG6，继电器J1、J2、J3、J4及其常闭触点J1-1、J2-1、J3-1、J4-1，继电器J5的常闭触点J5-1和集成电路IC2、IC3；所述输出反馈保护电路包括三极管BG7，继电器J5和集成电路IC4；

其中，电阻R2接在集成电路IC1的4脚和8脚之间，电阻R5接在集成电路IC1的6脚和场效应管BG1的栅极之间，电阻R6接在集成电路IC1的7脚和整流滤波电路之间，电容C3接在集成电路IC1的4脚和地之间，电容C4接在集成电路IC1的8脚和地之间，电容C5接在集成电路IC1的2脚和1脚之间，电容C8接在变压器B2的输入线圈N2的异名端和地之间，电容C11和电容C12并联后接在二极管D5的正极和地之间；二极管D3和D4并联后正极接变压器B2的输出线圈N3的上端，负极接电感L1的一端，电感L1的另一端接二极管D5的正极，二极管D5的负极接蓄电池的正极，蓄电池的负极接地，稳压二极管D6的正极接集成电路IC1的5脚，负极接场效应管BG1的栅极，变压器B2输入线圈N1的同名端接整流滤波电路，异名端接场效应管BG1的漏极，变压器B2输入线圈N2的同名端接地，变压器B2输出线圈N3的下端接地，集成电路IC1的3脚接场效应管BG1的源极，集成电路IC1的5脚接地；

电阻R27、R28、R29、R30、R31串联后接在集成电路IC3的7脚和6脚之间，电位器RP1接在三极管BG2的集电极和集成电路IC3的7脚之间，电容C14接在集成电路IC3的2脚和地之间，电容C15接在集成电路IC3的1脚和5脚之间，稳压二极管D8的正极接地，稳压二极管D8的负极接三极管BG2的基极，三极管BG2的发射极接二极管D5的正极，继电器J1接在三极管BG3的集电极和三极管BG2的集电极之间，继电器J2接在三极管BG4的集电极和三极管BG2的集电极之间，继电器J3接在三极管BG5的集电极和三极管BG2的集电极之间，继电器J4接在三极管BG6的集电极和三极管BG2的集电极之间，继电器J1的常闭触点J1-1并接在电阻R28两侧，继电器J2的常闭触点J2-1并接在电阻R29两侧，继电器J3的常闭触点J3-1并接在电阻R30两侧，继电器J4的常闭触点J4-1并接在电阻R31两侧，继电器J5的常闭触点J5-1接在集成电路IC3的8脚和三极管BG2的集电极之间，集成电路IC2的4脚、2脚、6脚、9脚和13脚接三极管BG2的集电极，集成电路IC2的3脚、5脚、10脚、12脚接三极管BG2的发射极，集成电路IC2的11脚接地，集成电路IC3的1脚接地，集成电路IC3的3脚接集成电路IC1的2脚，集成电路IC3的6脚接电容C14；

继电器J5接在三极管BG7的集电极和三极管BG2的集电极之间，三极管BG7的基极接集成电路IC4的1脚，发射极接地，集成电路IC4的2脚接参考电压，3脚接二极管D5的正极。

2.根据权利要求1所述的一种带容量修复功能的蓄电池充电电路，其特征在于，所述集成电路IC1的型号为UC3842，集成电路IC2的型号为LM324，集成电路IC3的型号为NE555，集成电路IC4的型号为LM358，所述场效应管BG1为N沟道耗尽型绝缘栅场效应管，型号为K1507；所述二极管D3、D4、D5的型号为BY028E，稳压二极管D6的稳压值为15V，稳压二极管D8的稳压值为12V，所述三极管BG2、BG7为PNP管型，型号为D880，三极管BG3、BG4、BG5、BG6为NPN管型，型号为5551。

3.根据权利要求1或2所述的一种带容量修复功能的蓄电池充电电路，其特征在于，所述整流滤波电路包括压敏电阻R1，电容C1、C2，变压器B1，整流堆UR，熔断器FU；其中，压敏电阻R1和电容C1并联接在变压器B1输入侧两端，熔断器FU接在220V电源和电容C1之间，变压器B1的输出端接整流堆UR的1脚和2脚，电容C2的正极接整流堆UR的3脚，电容C2的负极接整流堆UR的4脚，整流堆UR的4脚接地，3脚分别接PWM调制激励电路中的电阻R6和变压器B2输入线圈N1的同名端。

4.根据权利要求3所述的一种带容量修复功能的蓄电池充电电路，其特征在于，所述PWM调制激励电路还包括电阻R3、R4、R7、R8、R9、R10、R11、R12，电容C6、C7、C9、C10，二极管D1、D2，稳压二极管D7和晶闸管V1；所述二极管D1、D2的型号为FR157，所述稳压二极管D7的稳压值为36V，所述晶闸管V1的型号为KGPS408；

其中，电阻R3接在集成电路IC1的2脚和集成电路IC3的3脚之间，电阻R4并联在电容C5的两端，电阻R7接在整流堆UR的3脚和二极管D1的负极之间，电阻R8接在集成电路IC1的3脚和场效应管BG1的源极之间，电阻R9接在场效应管BG1的源极和地之间，电阻R10和电容C9串联后接在变压器B2的输出线圈N3两端，电阻R11接在二极管D5的正极和地之间，电阻R12接在晶闸管V1的门极和地之间，电容C6接在集成电路IC1的3脚和5脚之间，电容C7接在整流堆UR的3脚和二极管D1的负极之间，电容C10接在二极管D4的负极和地之间，二极管D1的正极接场效应管BG1的漏极，二极管D2的正极接变压器B2的输入线圈N2的异名端，负极分别接集成电路IC1的7脚和电容C8，稳压二极管D7的正极接晶闸管V1的门极，负极接二极管D5的正极，晶闸管V1的阳极接二极管D5的正极，阴极接地。

5.根据权利要求4所述的一种带容量修复功能的蓄电池充电电路，其特征在于，所述脉冲发生电路还包括电阻R13、R14、R15、R16、R17、R18、R19、R20、R21、R22、R23、R24、R25、R26，电容C13、C14，二极管D9、D10、D11、D12、D13、D14、D15、D16，所述二极管D9、D10、D11、D12、D13、D14、D15、D16的型号为IN4148；

其中，电阻R13接在二极管D5的负极和稳压二极管D8的负极之间，电阻R14接在三极管BG2的集电极和集成电路IC2的2脚之间，电阻R15接在集成电路IC2的2脚和6脚之间，电阻R16接在集成电路IC2的6脚和9脚之间，电阻R17接在集成电路IC2的9脚和13脚之间，电阻R18接在集成电路IC2的13脚和地之间，电阻R19接在二极管D9的负极和三极管BG3的基极之间，电阻R20接在二极管D10的负极和三极管BG4的基极之间，电阻R21接在二极管D11的负极和三极管BG5的基极之间，电阻R22接在二极管D12的负极和三极管BG6的基极之间，电阻R23接在三极管BG3的发射极和地之间，电阻R24接在三极管BG4的发射极和地之间，电阻R25接在三极管BG5的发射极和地之间，电阻R26接在三极管BG6的发射极和地之间，电容C13并联在稳压二极管D8两侧，电容C14接在集成电路IC3的2脚和地之间，二极管D9的正极接集成电路IC2的1脚，二极管D10的正极接集成电路IC2的7脚，二极管D11的正极接集成电路IC2的8脚，二极管D12的正极接集成电路IC2的14脚，二极管D13并接在继电器J1的两侧，且二极管D13的正极接三极管BG3的集电极，负极接三极管BG2的集电极，二极管D14并接在继电器J2的两侧，且二极管D14的正极接三极管BG4的集电极，负极接三极管BG2的集电极，二极管D15并接在继电器J3的两侧，且二极管D15的正极接三极管BG5的集电极，负极接三极管BG2的集电极，二极管D16并接在继电器J4的两侧，且二极管D16的正极接三极管BG6的集电极，负极接三极管BG2的集电极，集成电路IC3的6脚接电容C14。

6.根据权利要求5所述的一种带容量修复功能的蓄电池充电电路，其特征在于，所述输出反馈保护电路还包括电阻R32、R33，二极管D17、D18,所述二极管D17、D18的型号为IN4148；

其中，电阻R32接在三极管BG7的基极和二极管D17的负极之间，电阻R33接在三极管BG7的发射极和地之间，二极管D17的正极接集成电路IC4的1脚，二极管D18并接在继电器J5两侧，且二极管D18的正极接三极管BG7的集电极，负极接三极管BG2的集电极。
