1.一种超仿棉长丝的制备方法，其特征在于：它包括如下步骤：

1)对聚酯进行熔融纺丝制备涤纶长丝；

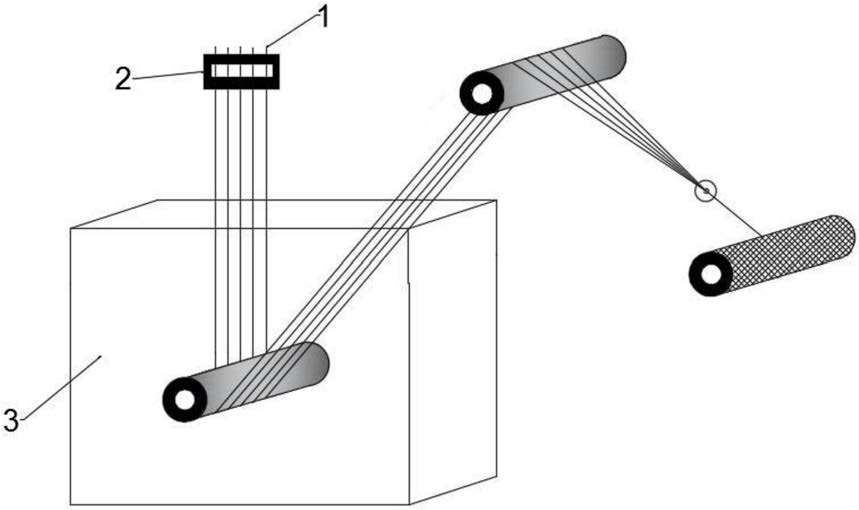

2)采用油剂泵将纤维素溶液均匀地涂覆在所述步骤1)的涤纶长丝表面，再经凝固浴处理使得纤维素凝固在涤纶长丝的表面；

3)继续采用清水洗涤、干燥即制备得到超仿棉长丝，所述超仿棉长丝为皮芯结构，所述皮芯结构的芯层为涤纶长丝，所述皮芯结构的皮层为纤维素。

2.根据权利要求1所述超仿棉长丝的制备方法，其特征在于：所述步骤2)中，所述凝固浴为待涤纶长丝表面涂覆完毕纤维素溶液后，继续将其浸渍在质量百分比含量为10％～

30％的离子液体水溶液中或水中，浸渍处理至少1min；控制离子液体水溶液的温度或水温为28±1℃。

3.根据权利要求2所述超仿棉长丝的制备方法，其特征在于：所述步骤2)中，所述纤维素溶液为将纤维素溶解至离子液体中或丙酮中，配制得到质量百分比含量为10％的纤维素溶液，所述离子液体为氯化1-丁基-3-甲基咪唑、氯化1-烯丙基-3-甲基咪唑、氯化1-乙基-

3-甲基咪唑、1-乙基-3-甲基咪唑醋酸盐、1-乙基-3-甲基咪唑二乙基磷酸盐中的一种。

4.根据权利要求3所述超仿棉长丝的制备方法，其特征在于：所述纤维素为再生纤维素或醋酸丁酸纤维素中的一种，所述再生纤维素以天然纤维素为原料，不改变它的化学结构，仅改变天然纤维素的物理结构，所述天然纤维素包括棉、麻、竹子、树、灌木中的至少一种。

5.根据权利要求3所述超仿棉长丝的制备方法，其特征在于：所述纤维素的热分解温度不低于280℃。

6.根据权利要求4或5所述超仿棉长丝的制备方法，其特征在于：所述步骤1)中，熔融纺丝的温度控制为280～290℃。

7.根据权利要求4或5所述超仿棉长丝的制备方法，其特征在于：所述步骤1)中，所述聚酯为聚对苯二甲酸乙二醇酯、聚对苯二甲酸丁二醇酯或聚对苯二甲酸丙二醇酯中的一种。
