1.一种固废多级孔块体丝光沸石分子筛的合成方法，其特征在于，将硅灰、偏高岭土、丝光沸石晶种、氢氧化钠的水溶液放入搅拌装置中进行拌合形成浆体，经过模具成型、养护，脱模，得到块体；然后将块体置于反应釜中晶化得到多级孔块体丝光沸石分子筛；其中：硅灰、偏高岭土、丝光沸石晶种、固体氢氧化钠、去离子水的质量比为4～4.25:1:0.3:0.75:

2.35～2.5。

2.如权利要求1所述的方法，其特征在于，具体按以下步骤实施：(1)按配方量称取硅灰，置入搅拌机中；

(2)按配方量称取偏高岭土，置入搅拌机中；

(3)按配方量称取丝光沸石晶种，置入搅拌机中，将硅灰、偏高岭土和丝光沸石晶种三者混合搅拌均匀后形成混合料；

(4)按配方量称取固体氢氧化钠；

(5)按配方量称取去离子水，将固体氢氧化钠溶入去离子水中；

(6)将氢氧化钠的水溶液置于搅拌机中，与步骤(3)中的混合料搅拌均匀,形成均匀的浆体；

(7)将浆体盛入模具中成型，模具用塑料薄膜密封袋密封，置于恒温箱中50℃养护24h，然后取出，脱模，得到块体；

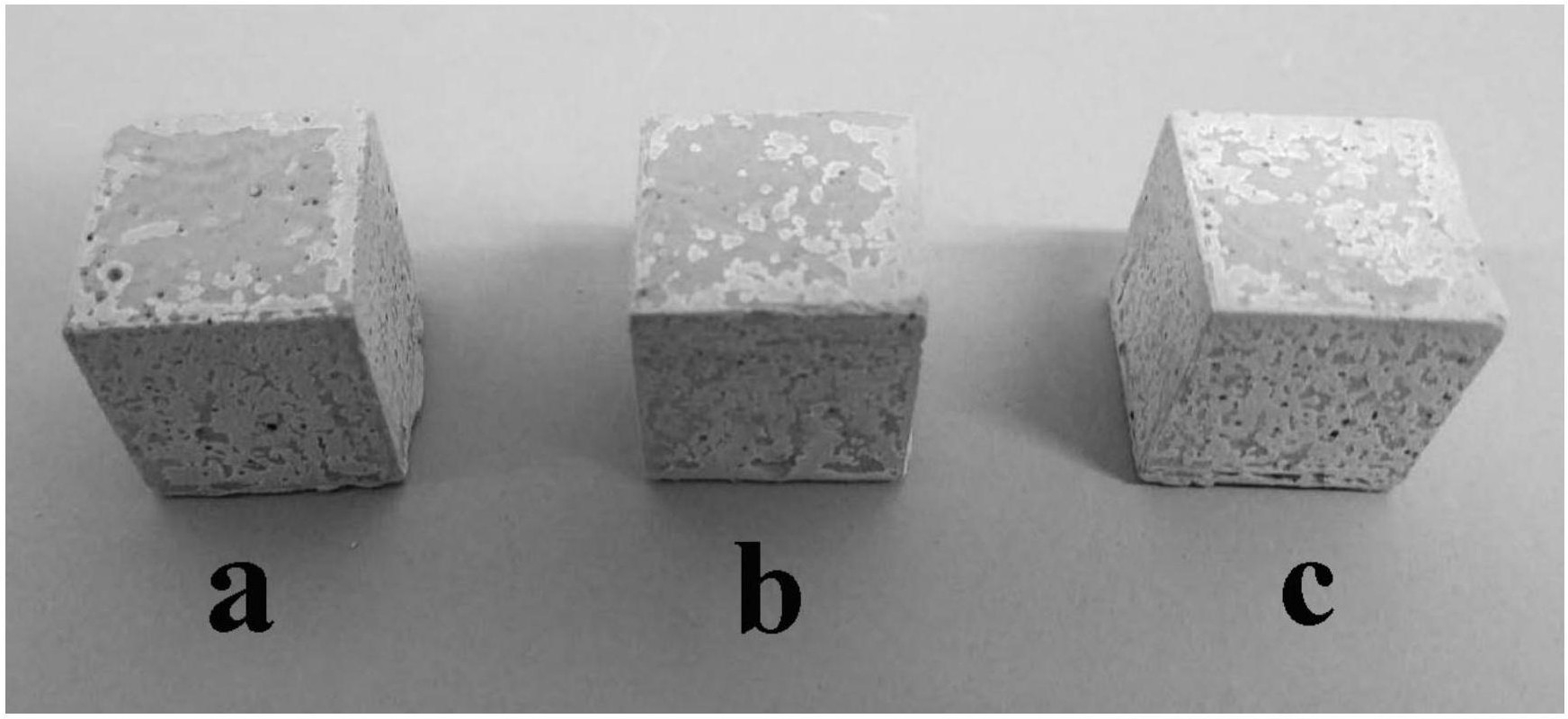

(8)将块体置于入反应釜中，加入75mL去离子水，封釜，于180℃水热反应24h～48h，然后取出，洗涤，干燥，得到多级孔块体丝光沸石分子筛。

3.如权利要求1或2所述的方法，其特征在于，所述硅灰的主要氧化物质量百分数组成为：SiO2：86.25％，CaO：0.68％，Al2O3：0.73％，Na2O：0.85％，MgO：1.31％，K2O：2.08％，Fe2O3：7.08％，LOI：1.02％。

4.如权利要求1或2所述的方法，其特征在于，所述偏高岭土的主要氧化物质量百分数组成为：SiO2：55.06％，CaO：0.17％，Al2O3：44.12％，TiO2：0.24％，MgO：0.06％，K2O：0.55％，Na2O：0.06％，Fe2O3：0.76％，LOI：0.62％。

5.权利要求1-4其中之一所述方法制得的多级孔块体丝光沸石分子筛。
