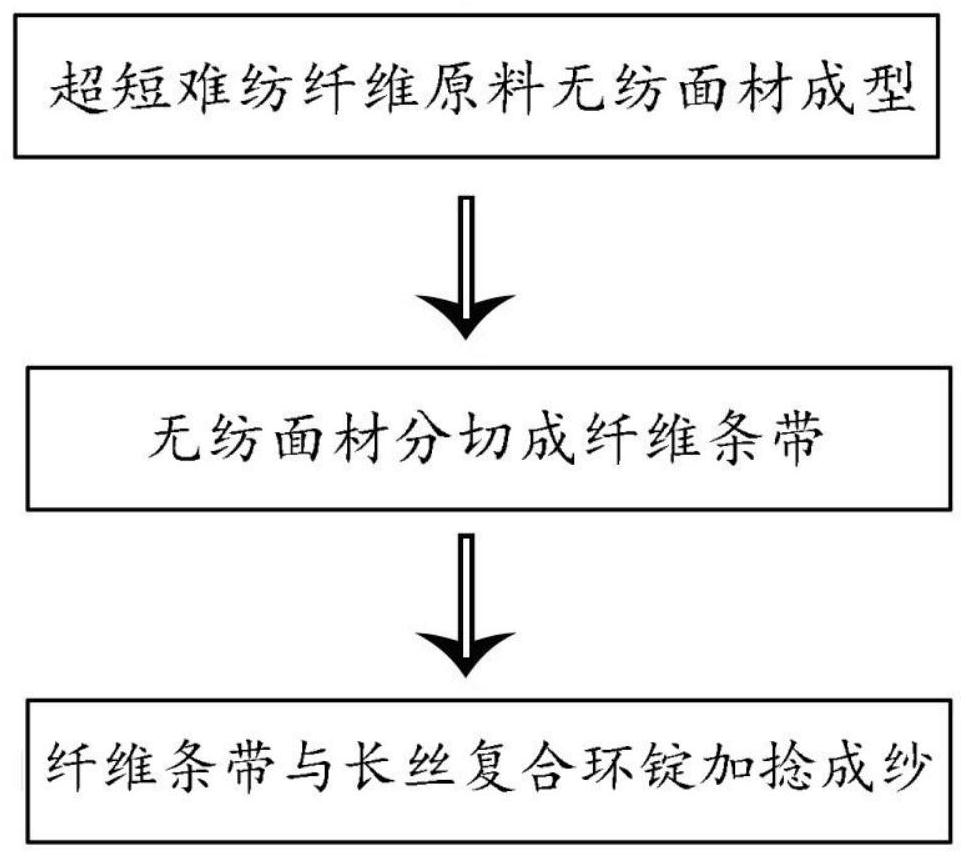

1.一种超短难纺纤维短流程复合成纱的方法,其特征在于,所述的方法按以下步骤进行:
A无纺面材分切成纤维条带
将超短难纺纤维原料制成的面密度为2.5-30克/平方米的无纺面材卷装,置于分切机上,将无纺面材分切成线密度为5-200克/千米线性片状的纤维条带,每根纤维条带分别卷绕筒管上,形成筒管卷装;
B纤维条带与长丝复合环锭加捻成纱
将筒管卷装和长丝卷装分别置于环锭捻线机的筒管支撑架上,从筒管卷装上退绕下来的至少1根纤维条带分别经导纱器,喂入到环锭捻线机的前罗拉和上压辊啮合形成的前罗拉钳口处,从长丝卷装上退绕下来的至少1根长丝分别经导丝器,喂入到环锭捻线机前罗拉钳口处,与前罗拉钳口处的纤维条带汇合,汇合后的长丝与纤维条带从罗拉钳口输出,输出线速度为10-25米/分钟,输出的长丝与纤维条带受到环锭加捻卷绕共同作用,环锭加捻卷绕时的锭速为4000-7000转/分钟,环锭加捻作用力立体扭转纤维条带内部超短纤维与长丝,增加超短纤维间、超短纤维与长丝间抱合,环锭卷绕作用力牵引纤维条带内部纤维沿条带长度方向伸展、增加纤维取向,线性片状的纤维条带直接转变成为线性圆柱状、细度为
7.2-210特克斯的长丝复合纱线,形成的长丝复合纱线经导纱钩、钢领钢丝圈,最终卷绕到纱管上。
