1.一种薄片状四氧化三锰纳米材料的制备方法，其特征在于，包括以下步骤：（1）将植物花瓣剪碎、清洗，在酸溶液中浸泡并干燥，将干燥后的花瓣研磨成粉末状备用；配置锰的可溶性盐溶液；

（2）称取步骤（1）中制得的花瓣粉末浸泡在锰的可溶性盐溶液中，静置不少于2天，抽滤并获得固体混合物，清洗，干燥，收集干燥后固体混合物；

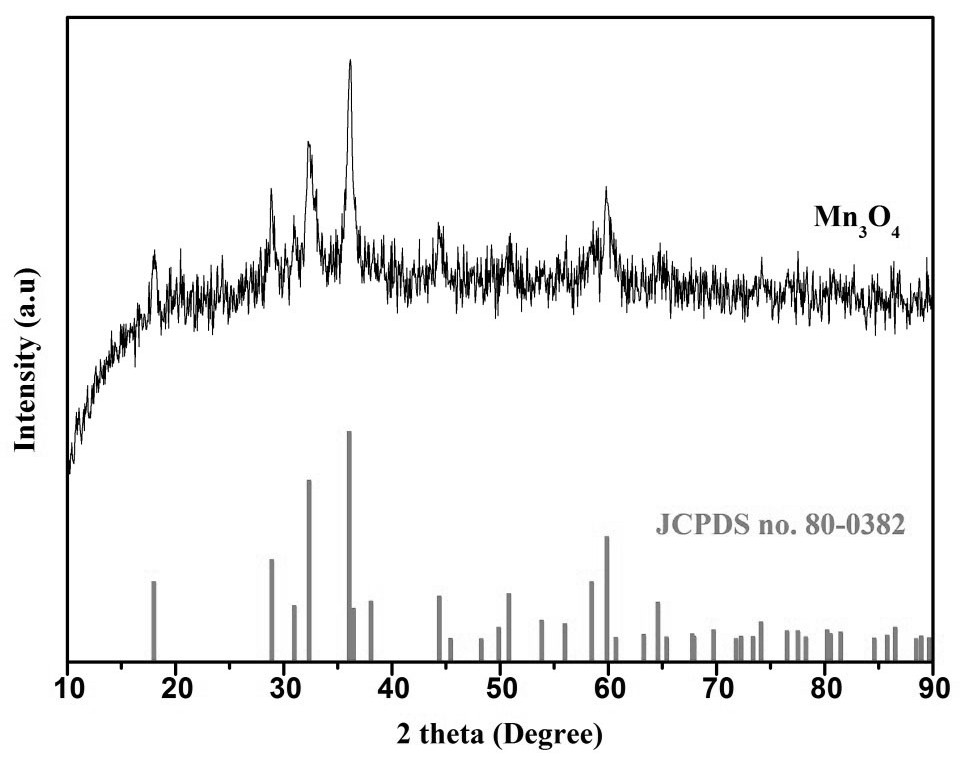

（3）将步骤（2）中收集得到的固体混合物在空气氛围中300-600℃煅烧4-8h后冷却至室温，即得到纯净的薄片状四氧化三锰纳米材料；

（4）将步骤（3）得到的薄片状四氧化三锰纳米材料在惰性气体氛围下用等离子体轰击处理，得到有空穴和缺陷的薄片状四氧化三锰纳米材料。

2.如权利要求1所述的薄片状四氧化三锰纳米材料的制备方法，其特征在于，步骤（1）所述的植物花瓣为菊花瓣、月季花瓣、牡丹花瓣、玫瑰花瓣、栀子花花瓣、郁金香花瓣、百合花瓣和白玉兰花瓣中的一种。

3.如权利要求1所述的薄片状四氧化三锰纳米材料的制备方法，其特征在于，步骤（1）中的所用的酸溶液为盐酸、磷酸、硫酸或硝酸中的一种或几种任意比例的混合物。

4.如权利要求1所述的薄片状四氧化三锰纳米材料的制备方法，其特征在于，步骤（1）中所述的锰的可溶性盐溶液为高锰酸钾、锰酸钾、硝酸锰、氯化锰或硫酸锰溶液的一种。

5.如权利要求1所述的薄片状四氧化三锰纳米材料的制备方法，其特征在于，步骤（2）中花瓣粉末与锰的可溶性盐溶液的固液比为20g/L-120g/L，且所述锰的可溶性盐溶液的浓度为0.2-1.0M。

6.如权利要求1所述的薄片状四氧化三锰纳米材料的制备方法，其特征在于，步骤（1）和步骤（2）中的干燥温度均为50-80℃。

7.利用权利要求1-6任一项所述制备方法所制备的薄片状四氧化三锰纳米材料。

8.权利要求7所述的薄片状四氧化三锰纳米材料在电催化中的应用。

9.如权利要求8所述的应用，其特征在于，包括以下步骤，称取1.2-3.6 mg的片状金属氧化物纳米材料于225-675ul的无水乙醇中，再向其中添加15-45ul粘合剂，超声处理15 -

20min，制成均匀的分散液并加到电极材料上，晾干，制得测试电极。

10.如权利要求9所述的应用，其特征在于，所述粘合剂为萘酚；所述电极材料为泡沫镍。
