专利号: 2018101304271
申请人: 博兴兴博城建投资集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 用液体或用风力摇床或风力跳汰机分离固体物料;从固体物料或流体中分离固体物料的磁或静电分离;高压电场分离〔5〕
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

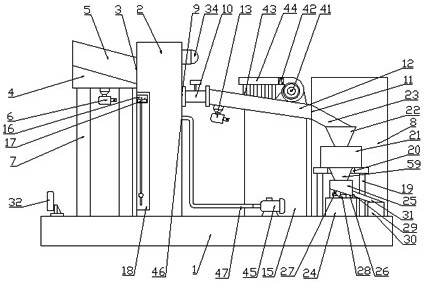

1.一种建筑废弃木材破碎后的处理装置,包括底座(1),其特征在于,所述底座(1)固定安装在地面上,所述底座(1)上表面设有进料机构,所述进料机构由固定安装在底座(1)上表面一侧的分离桶(2)、位于分离桶(2)上方一侧的进料口(3)、固定安装在进料口(3)下端的进料板(4)、固定安装在进料板(4)两侧的挡板(5)、固定安装在进料板(4)下表面的振动器一(6)、一端固定安装在底座(1)上表面另一端固定安装在进料板(4)下表面的多个支撑柱(7)共同构成的,所述底座(1)上设有木材分离机构,所述木材分离机构由固定安装在底座(1)上表面另一侧的木材收集箱(8)、位于分离桶(2)上方另一侧略低于进料口(3)的木材出口(9)、一端与木材出口(9)固定连接的电动阀门(10)、位于木材收集箱(8)上方一侧略低于木材出口(9)的木材进口(11)、一端与电动阀门(10)另一端固定连接另一端与木材进口(11)固定连接的木材收集通道(12)、固定安装在木材收集通道(12)下表面两侧的振动器二(13)、位于木材收集通道(12)中间位置均匀分布的多个漏水孔(14)、固定安装在底座(1)上表面且上端与木材收集通道(12)下表面固定连接的储水箱(15)、固定安装在分离桶(2)内的液位传感器(16)、位于液位传感器(16)内部的信号发射器(17)、固定安装在分离桶(2)内将液位传感器(16)包裹的防护外壳(18)、固定安装在分离桶(2)内上表面的搅拌机构、固定安装在木材收集通道(12)上方的烘干机构、固定安装在底座(1)上的水循环机构共同构成的,所述木材收集箱(8)内设有木材破碎收集机构,所述木材破碎收集机构由固定安装在木材收集箱(8)内下表面的支撑架(19)、位于支撑架(19)上的圆形开口(20)、固定安装在支撑架(19)上表面的粉碎箱(21)、固定安装在粉碎箱(21)上表面的锥形进料斗(22)、一端与木材进口(11)固定连接另一端与锥形进料斗(22)一侧固定连接的连接通道(23)、固定安装在木材收集箱(8)内下表面处于圆形开口(20)下方的固定台(24)、固定安装在固定台(24)上表面的分离箱(25)、固定安装在分离箱(25)内下表面的金属倾斜挡板(26)、固定安装在金属倾斜挡板(26)下表面的振动器三(27)、固定安装在金属倾斜挡板(26)下表面的电磁铁(28)、位于分离箱(25)下方一侧的方形开口(29)、固定安装在木材收集箱(8)内下表面处于固定台(24)一侧的储料箱(30)、一端与方形开口(29)固定连接另一端伸入储料箱(30)内的导料通道(31)、固定安装在粉碎箱(21)内的粉碎机构共同构成的,所述底座(1)上设有控制器(32),所述控制器(32)外接有遥控器(33),所述搅拌机构由固定安装在分离桶(2)内上表面的缓速电机(35)、固定安装在分离桶(2)内上表面的机架(36)、固定安装在机架(36)上与缓速电机(35)旋转端对应的固定轴承(37)、一端与缓速电机(35)旋转端固定连接的联轴器(38)、安装在固定轴承(37)上与联轴器(38)固定连接的驱动轴(39)、与驱动轴(39)固定连接的U型搅拌器(40)共同构成的,所述烘干机构由固定安装在木材收集通道(12)上表面一侧的抽风机(41)、固定安装在抽风机(41)出风端内的电热丝(42)、位于木材收集通道(12)上表面均匀分布的多个进风孔(43)、一端与抽风机(41)出风端固定连接另一端分别与进风孔(43)固定连接的多通管(44)共同构成的。

2.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述分离桶(2)外上端一侧设有水位警示灯(34)。

3.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述水循环机构由固定安装在储水箱(15)内下表面的抽水泵(45)、位于分离桶(2)上端一侧的进水口(46)、一端与抽水泵(45)出水端固定连接另一端与进水口(46)固定连接的进水管(47)共同构成的。

4.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述抽水泵(45)的抽水速度与水流从分离桶(2)流出的速度大致相同。

5.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述粉碎机构由固定安装在粉碎箱(21)内两侧表面上的一组滑轨(48)、分别固定安装在滑轨(48)内每侧且伸缩端相对的两个调节直线电机(49)、分别位于滑轨(48)内且其外侧表面分别与调节直线电机(49)伸缩端固定连接的两个粉碎驱动电机(50)、分别位于滑轨(48)内的一组滑轮(51)、分别固定安装在滑轮(51)中心处的两个轴承(52)、一端分别与粉碎驱动电机(50)的旋转端固定连接且另一端分别插装在对应轴承(52)内的两根旋转轴(53)、分别固定套装在旋转轴(53)上的粉碎研磨轮(54)、上端固定安装在粉碎箱(21)内下端伸出粉碎箱(21)外侧并伸入分离箱内(25)的锥形出料斗(59)共同构成的。

6.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述控制器(32)内设有用电接口(55)、电容显示屏(56)、信号接收器(57)、PLC系统(58)。

7.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述信号发射器(17)通过蓝牙信号与信号接收器(57)连接,所述遥控器(33)通过红外线信号与控制器(32)连接。

8.根据权利要求1所述的一种建筑废弃木材破碎后的处理装置,其特征在于,所述控制器(32)与振动器一(6)、电动阀门(10)、振动器二(13)、液位传感器(16)、振动器三(27)、电磁铁(28)、水位警示灯(34)、缓速电机(35)、抽风机(41)、抽水泵(45)、调节直线电机(49)、粉碎驱动电机(50)电性连接,通过PLC系统(58)控制。
