专利号: 2018101307528
申请人: 吴联凯
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

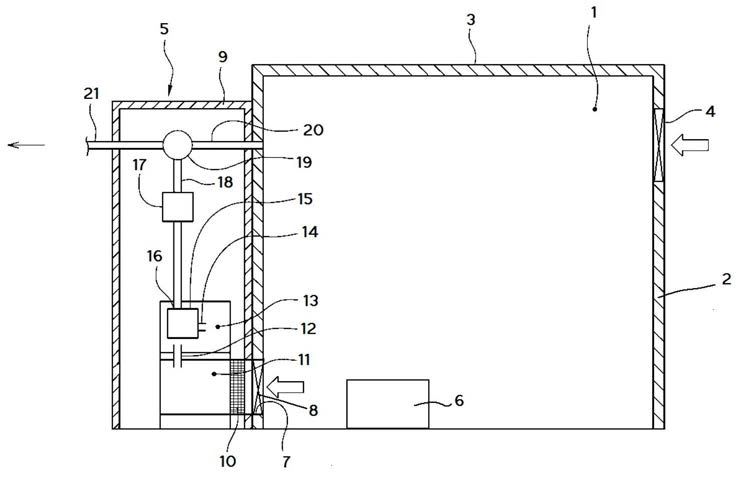

1.一种排气厨房,包括厨房侧墙、厨房顶棚、抽气风扇、外置排气装置、大锅灶台,其特征在于:所述排气装置设置在所述厨房侧墙外部,所述大锅灶台设置在厨房内部;所述大锅灶台上方设置抽油烟机,靠近所述外置排气装置的厨房侧墙开设一排风通道,所述排风通道上设置一排风风扇,所述抽油烟机的抽油烟管道与排风通道相连接。

2.如权利要求1所述的排气厨房,其特征在于,所述外置排气装置包括排气装置壳体、一级净化设备、第一油烟聚集腔、第一连通管、第二油烟聚集腔、第二连通管、二级过滤设备、第三连通管、三级过滤设备、第四连通管、辅助排气扇、第五连通管、第六连通管,其中所述外置排气装置安装在所述厨房侧墙外部并与所述厨房侧墙抵接,所述第一油烟聚集腔安装在所述排风通道上,所述一级净化设备安装在所述第一油烟聚集腔和所述排风通道之间。

3.根据权利要求2所述的排气厨房,其特征在于,所述第一油烟聚集腔和所述第二油烟聚集腔通过所述第一连通管连通,所述第二油烟聚集腔内设有二级过滤设备,所述二级过滤设备一侧设置第二连通管,所述二级过滤设备内部装有滤芯,所述二级过滤设备另一侧设有第三连通管,所述第三连通管另一端与所述三级过滤设备相连通。

4.根据权利要求3所述的排气厨房,其特征在于,所述三级过滤设备另一侧通过第四连通管与所述辅助排气扇相连通,所述辅助排气扇还连接有第五连通管和第六连通管,所述第五连通管另一端与所述厨房内部连通,所述第六连通管另一端穿出所述排气装置壳体。

5.根据权利要求2所述的排气厨房,其特征在于,所述一级净化设备内装有多孔过滤陶瓷。
