专利号: 2018101346927
申请人: 佛山市东信机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

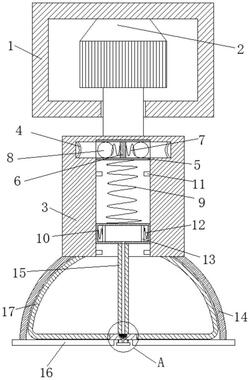

1.一种曲面抛光机,包括握柄(1),其特征在于,所述握柄(1)为中空结构,所述握柄(1)的内顶壁固定连接有电机(2),所述电机(2)的转轴穿过握柄(1)的下端到达握柄(1)的外部并固定连接有安装块(3)的一端,所述安装块(3)的下端面开设有T型槽,所述T型槽的水平方向一段的两端的内侧壁均固定连接有导电触片(4),所述T型槽竖直方向的内侧壁固定连接有两对限位块(11),所述T型槽竖直方向的内侧壁滑动连接有第一滑动块(5)和第二滑动块(10),所述第二滑动块(10)位于两对限位块(11)之间,所述第一滑动块(5)的内部开设有通孔,所述通孔的内壁中线处固定连接有隔板(6),所述隔板(6)的两侧均通过第一弹簧(7)固定连接有导电圆球(8),所述第一滑动块(5)的下端通过第二弹簧(9)与第二滑动块(10)的上端面连接,所述第二滑动块(10)为中空结构,所述第二滑动块(10)两端的内侧壁均通过第三弹簧(12)连接有电磁铁(13),所述电磁铁(13)与第二滑动块(10)的内壁滑动连接,所述第二滑动块(10)的下端面贯通连接有通气管(15)的一端,所述通气管(15)的另一端固定连接有第四弹簧(19)的一端,所述第四弹簧(19)的另一端固定连接有密封块(20),所述密封块(20)滑动连接在固定板(18)上开设的漏斗形开孔中,所述通气管(15)的另一端与漏斗形开孔贯通连接,所述密封块(20)为漏斗形结构,所述密封块(20)上开设有导液口,所述密封块(20)的下端固定连接有连接杆(21)的一端,所述连接杆(21)的另一端到达固定板(18)的下方并固定连接有顶板(22),所述顶板(22)的上端面固定连接有两个对称设置的卡位杆(23),所述固定板(18)固定套接有气囊(17),所述气囊(17)与安装块(3)的下端贯通连接,所述安装块(3)的下端固定连接有半球形罩(14),所述气囊(17)与半球形罩(14)的内壁相抵触,所述半球形罩(14)的下端面固定连接有若干个抛光条(16)的一端,所述抛光条(16)的另一端固定连接在固定板(18)的下端面,所述导电触片(4)、导电圆球(8)、电磁铁(13)和外部电源通过导线共同组成一条串联电路,所述电机(2)和外部电源通过导线共同组成一条串联电路;

所述顶板(22)的外壁固定套接有吸水海绵垫;

所述抛光条(16)的个数不少于八个,且多个抛光条(16)呈环形等角度分布;

所述抛光条(16)为扇形结构;

所述抛光条(16)为硅胶材质;

所述抛光条(16)的下端面固定连接有海绵砂纸;

所述握柄(1)的外侧壁开设有防滑纹。
