1.一种双核铜(II)配合物，其特征在于，该配合物的化学表达式为：Cu2(1,3-bip)2(Ac)4；其中，1,3-bip代表1，3-二(咪唑基)丙烷，Ac-代表乙酸根。

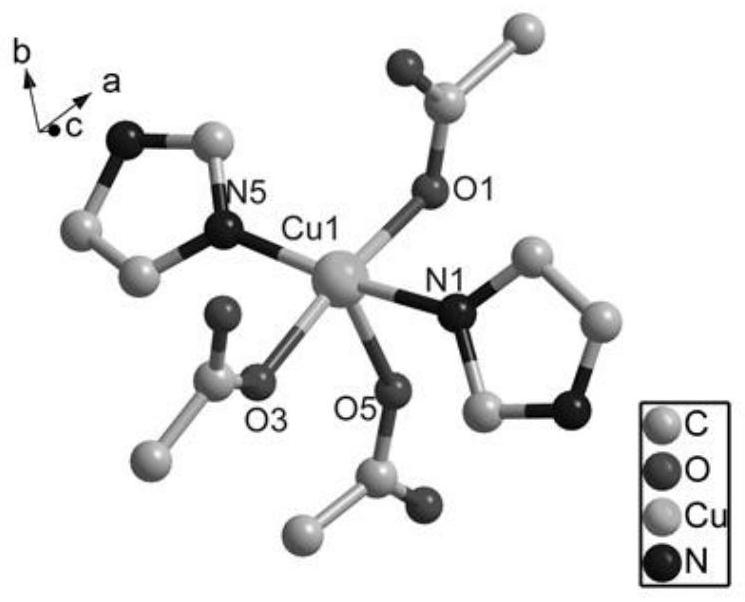

该配合物结构中含有两个对称的二价铜离子，经过两个有机桥联配体1，3-二(咪唑基)丙烷近180度扭转连接，形成了一个椭圆形的环[Cu2(1,3-bip)2]4+，再经过Ac-进一步连接形成了一个多环构型的零维骨架结构。

2.权利要求1所述的双核铜(II)配合物的制备方法，其特征在于，该方法包括以下步骤：(1)将三水硝酸铜、1，3-二(咪唑基)丙烷、无水乙酸钠、N，N’-二甲基甲酰胺和水混合，混合物在80～120℃下进行溶剂热反应5～7天；其中，所述三水硝酸铜、1，3-二(咪唑基)丙烷、无水乙酸钠、N，N’-二甲基甲酰胺和水的摩尔比为(1～5)：(1～5)：(2～10)：(13～52)：(0～220)；

(2)将反应产物自然冷却析晶，晶体经洗涤干燥后得到蓝色块状双核铜(II)配合物。

3.如权利要求2所述的双核铜(II)配合物的制备方法，其特征在于，在步骤(1)中，所述混合物置于密封到高压反应釜中以每小时5～10℃的升温速率升温至80～120℃。

4.如权利要求3所述的双核铜(II)配合物的制备方法，其特征在于，在步骤(1)中，所述溶剂热反应时间为5～7天。

5.权利要求1所述的双核铜(II)配合物在光催化降解有机污染物方面的应用。
