专利号: 2018101391320
申请人: 长乐致远技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-09-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

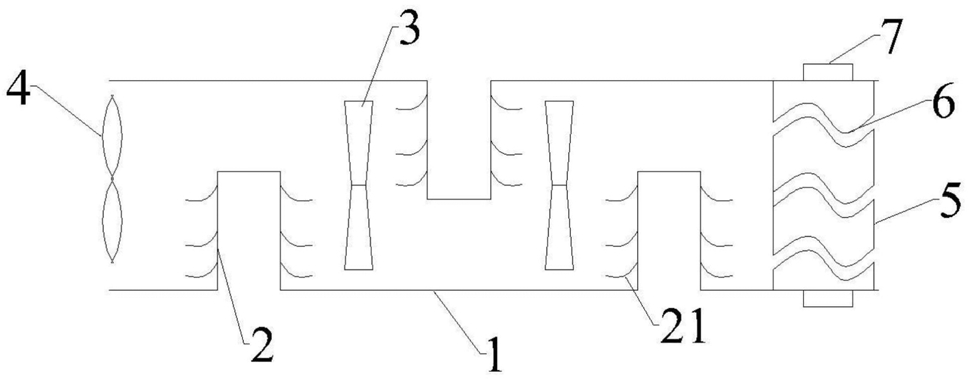

1.新能源汽车电池冷却结构,其特征在于,包括:

壳体,其呈中空圆柱状结构,所述壳体两端分别形成进风口和出风口,所述出风口处设置有引风机,所述壳体侧壁上间隔开设有若干安装孔,所述壳体内部设置有若干容纳筒,所述容纳筒一端开口,并且所述容纳筒的开口端与所述安装孔密封连接,在所述壳体内相邻两个容纳筒的轴线的夹角为120°,所述容纳筒内部用于容纳电池;

若干风车,其包括转轴和若干叶片,所述转轴同轴设置于所述壳体内部,所述若干叶片固定在所述转轴上,每个风车设置在相邻两个容纳筒之间;

制冷体,其为圆柱状结构,所述制冷体同轴固定在所述壳体内部,并且靠近所述进风口,所述制冷体内部中空,所述制冷体的一侧表面开设有若干第一通孔,所述制冷体的另一侧表面开设有若干第二通孔,每个第一通孔均与一第二通孔通过一弯管连通,所述弯管外壁与所述制冷体内壁围成的空间内充满水,所述制冷体侧壁与所述壳体内壁密贴,所述壳体侧壁与所述制冷体侧壁对应的位置开设有若干装配孔,每个装配孔的位置处均设置有一半导体制冷片,所述半导体制冷片的冷端与所述制冷体侧壁密贴。

2.如权利要求1所述的新能源汽车电池冷却结构,其特征在于,所述容纳筒外壁连接有若干柔性金属丝。

3.如权利要求2所述的新能源汽车电池冷却结构,其特征在于,所述容纳筒内设置有第一温度传感器,所述制冷体内部设置有第二温度传感器。

4.如权利要求3所述的新能源汽车电池冷却结构,其特征在于,还包括:

控制器,其与所述引风机、所述半导体制冷片、所述第一温度传感器、所述第二温度传感器均电连接;当所述容纳筒内的温度高于第一预设值,则开启引风机;当所述制冷体内的水温高于第二预设值,则为所述半导体制冷片供电。

5.如权利要求1所述的新能源汽车电池冷却结构,其特征在于,所述制冷体外壁除半导体制冷片覆盖的区域均设有保温层。

6.如权利要求1所述的新能源汽车电池冷却结构,其特征在于,所述容纳筒为紫铜材质。
