专利号: 201810144157X
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

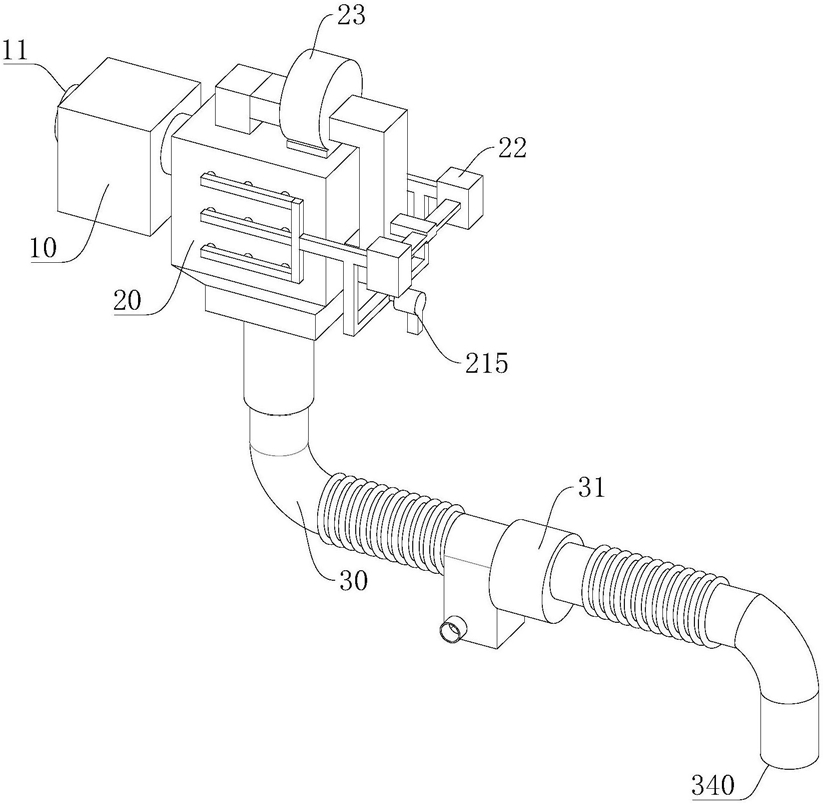

1.一种雾霾清除装置,其特征在于,包括等离子体发生器、雾霾沉淀机构和通气管道,所述等离子体发生器的一侧设置有进气口,所述等离子体发生器的另一侧与所述雾霾沉淀机构连通,所述通气管道的一端与所述雾霾沉淀机构的底部连通,所述通气管道安装有第一风机,所述第一风机用于产生从所述进气口向所述通气管道的远离所述雾霾沉淀机构的一端的气流,所述等离子体发生器用于产生等离子体,所述雾霾沉淀机构用于进行雾霾的沉淀;

所述雾霾沉淀机构包括沉淀箱和雾化机构,所述沉淀箱为中空结构,所述沉淀箱的一侧与所述等离子体发生器连通,所述沉淀箱的底部与所述通气管道连通,所述雾化机构包括至少两个并排设置的雾化件,所述雾化件包括雾化器、主管以及若干支管,所述雾化器用于产生水雾,所述主管的一端与所述雾化器连通,所述主管的另一端与多个所述支管连通,每根所述支管设置有若干喷头,所述沉淀箱的两相对的侧壁开设有多个与所述喷头相对应的若干通孔,所述喷头嵌设于所述通孔内,且所述喷头能够向所述沉淀箱内喷出水雾;

所述沉淀箱还安装有气流回转机构,所述气流回转机构包括第二风机、第一风管和第二风管,所述第一风管的一端与所述沉淀箱的顶部连通,所述第一风管的另一端与所述第二风机的一侧连通,所述第二风管的一端与所述沉淀箱的一侧连通,所述第二风管的另一端与所述第二风机的远离所述第一风管的一侧连通;

所述沉淀箱的底部设置有收集机构,所述收集机构为中空结构,所述收集机构包括过渡段和沉积段,所述过渡段包括均为开口的第一端和第二端,所述沉积段的顶部设置有开口,所述过渡段的截面面积从所述第一端向所述第二端逐渐减小,所述第一端与所述沉淀箱的底部连通,所述第二端与所述沉积段的顶部连通,所述沉积段的底部设置有卸渣管。

2.根据权利要求1所述的雾霾清除装置,其特征在于,所述沉淀箱还安装有抽水装置,所述抽水装置包括水泵和水管,所述水泵通过所述水管与两个所述雾化件的所述主管连通,所述水泵与外部水源连通。

3.根据权利要求1所述的雾霾清除装置,其特征在于,所述通气管道包括第一管道、第二管道、第三管道和所述第一风机,所述第一管道从所述沉淀箱的底部插入所述沉淀箱内,所述第一管道的远离所述沉淀箱的一端与所述第二管道连通,所述第二管道的远离所述第一管道的一端与所述第一风机连通,所述第三管道的一端与所述第一风机的远离所述第二管道的一端连通,所述第三管道的远离所述第一风机的一端设置有排气口。

4.根据权利要求3所述的雾霾清除装置,其特征在于,所述第一管道的远离所述第二管道的一端设置有过滤网。

5.根据权利要求3所述的雾霾清除装置,其特征在于,所述第二管道采用金属材料制成,且所述第二管道的外周面包覆有冷凝管,所述第二管道和所述第一风机之间还设置有冷凝箱,所述冷凝箱的两侧分别与所述第二管道和所述第一风机连通,所述冷凝箱的底部设置有出水口。

6.根据权利要求3所述的雾霾清除装置,其特征在于,所述第三管道的外周面包覆有加热管,所述加热管为电热管。
