专利号: 2018101455286
申请人: 杭州知桔科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

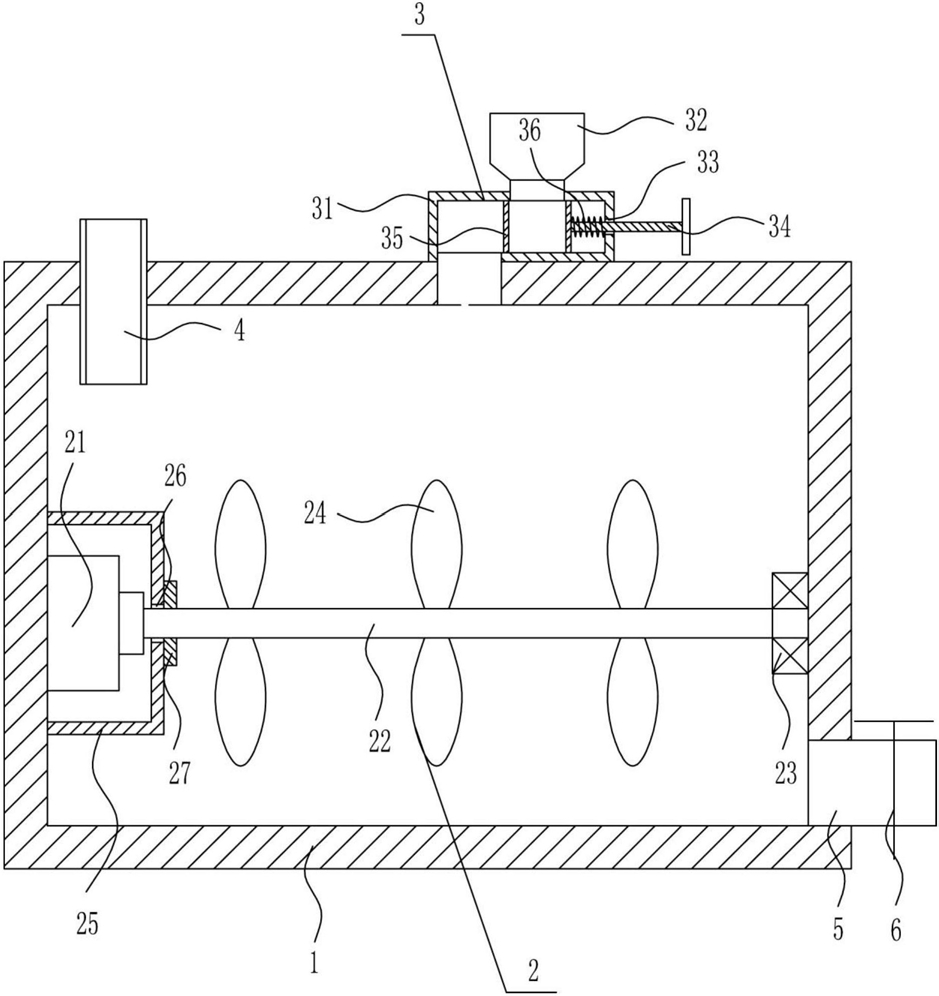

1.一种理发店洗头发废水处理设备,其特征在于,包括有处理箱(1)、搅拌机构(2)、加料机构(3)、进水管(4)、导管(5)和阀门(6),处理箱(1)上安装有搅拌机构(2),处理箱(1)的顶部安装有加料机构(3),处理箱(1)顶部的左侧设有进水管(4),处理箱(1)底部的右侧设有导管(5),导管(5)上设有阀门(6)。

2.根据权利要求1所述的一种理发店洗头发废水处理设备,其特征在于,搅拌机构(2)包括有电机(21)、转杆(22)、轴承座(23)、搅拌叶片(24)、保护框(25)、第一通孔(26)和密封橡胶圈(27),处理箱(1)的内左侧壁安装有电机(21),电机(21)的输出轴上连接有转杆(22),处理箱(1)的内右侧壁安装有轴承座(23),转杆(22)位于轴承座(23)内,转杆(22)上设有搅拌叶片(24),处理箱(1)的内左侧壁设有保护框(25),电机(21)位于保护框(25)内,保护框(25)的右侧中部开有第一通孔(26),转杆(22)穿过第一通孔(26),保护框(25)开有第一通孔(26)位置的右侧设有与第一通孔(26)相配合的密封橡胶圈(27)。

3.根据权利要求2所述的一种理发店洗头发废水处理设备,其特征在于,加料机构(3)包括有缸体(31)、漏斗(32)、拉杆(34)、导向框(35)和弹簧(36),处理箱(1)顶部的中间设有缸体(31),缸体(31)的顶部连接有漏斗(32),缸体(31)的右侧中部开有第二通孔(33),第二通孔(33)内设有拉杆(34),拉杆(34)的左侧设有可在缸体(31)内壁滑动的导向框(35),导向框(35)与缸体(31)之间连接有弹簧(36),拉杆(34)穿过弹簧(36),处理箱(1)顶部的中间开有第三通孔(37),第三通孔(37)将缸体(31)与处理箱(1)内部联通。

4.根据权利要求3所述的一种理发店洗头发废水处理设备,其特征在于,还包括有摇动机构(7),摇动机构(7)包括有滑套(71)、L型滑杆(72)、接触轮(73)、盘形凸轮(74)、连接杆(75)和摆动杆(76),处理箱(1)内顶壁设有滑套(71),滑套(71)内设有L型滑杆(72),L型滑杆(72)底部设有接触轮(73),转杆(22)上设有与接触轮(73)相配合的盘形凸轮(74),第三通孔(37)内连接有连接杆(75),连接杆(75)的中部铰接连接有摆动杆(76),摆动杆(76)与L型滑杆(72)的另一端铰接连接。

5.根据权利要求4所述的一种理发店洗头发废水处理设备,其特征在于,还包括有过滤机构(8),过滤机构(8)包括有固定块(81)、网板(82)和拉环(83),进水管(4)内左右侧壁对称设有固定块(81),固定块(81)上放置有网板(82),网板(82)的顶部设有拉环(83)。

6.根据权利要求5所述的一种理发店洗头发废水处理设备,其特征在于,还包括有U型管(9),进水管(4)的底部设有U型管(9)。
