1.一种NaP分子筛用于深度吸附锌离子的方法，其特征在于：这种NaP分子筛用于深度吸附锌离子的方法：所述NaP分子筛为NaP-M分子筛，M为掺杂金属，NaP-M分子筛用于深度吸附锌离子时，NaP-M分子筛添加量为0.1-5.0g/L，污水中Zn2+浓度为50-100ppm，经过吸附

0.5-4h后，将污水中Zn2+浓度从50-100ppm降低到0.1ppm以下，实现Zn2+的深度吸附脱除，吸附饱和后的NaP-M分子筛经过再生后循环使用；M为Fe、Co、Ni、Cu、Zn、Ce、La中的一种或两种；

NaP-M分子筛的制备方法：将金属盐溶于分散剂与去离子水的混合液中，金属盐溶液中金属为M，然后依次加入硅酸钠、碱类物质并搅拌均匀，逐滴滴加偏铝酸钠搅拌3-6h，得到反应混合物，反应混合物中各物质的摩尔比为Na2SiO3/NaAlO2=0.1-20，NaAlO2/金属盐=0.1-

10，Na2SiO3/H2O=0.01-0.5，反应混合物中分散剂与NaAlO2的摩尔比为5-20；反应混合物在

80-150℃下晶化4-24h，冷却后的产物采用去离子水和乙醇洗涤3-5次，80-120℃下干燥12-

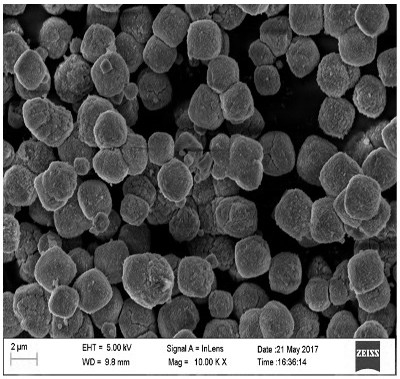

24 h，得到粒径在2-4 μm的NaP-M分子筛，NaP-M分子筛呈规则的球形体。

2.根据权利要求1所述的NaP分子筛用于深度吸附锌离子的方法，其特征在于：所述的金属盐为金属可溶性氯化物或者硝酸盐。

3.根据权利要求2所述的NaP分子筛用于深度吸附锌离子的方法，其特征在于：所述的反应混合物的pH为10.5-14.0。

4.根据权利要求3所述的NaP分子筛用于深度吸附锌离子的方法，其特征在于：所述的分散剂为聚乙烯醇、聚乙二醇、十六烷基三甲基溴化铵、环己醇、聚乙烯吡咯烷酮中的一种。

5.根据权利要求4所述的NaP分子筛用于深度吸附锌离子的方法，其特征在于：所述的碱类物质包括NaOH，NaHCO3，Na2CO3，Na2C2O4，NaOCH3、NaOCH2CH3中的一种或两种。

6.根据权利要求5所述的NaP分子筛用于深度吸附锌离子的方法，其特征在于：所述的吸附饱和后的NaP-M分子筛通过添加盐酸、硝酸、硫酸、乙二酸、柠檬酸、乙二胺四乙酸二钠中的一种作为助剂进行再生，助剂的浓度为0.1-5mol/L，吸附饱和后的NaP-M分子筛与助剂溶液的质量比为5-100，30-80℃下搅拌30-90 min，经过滤后在80-150℃干燥6-24 h，再生后的NaP-M分子筛循环使用。
