1.一种含铜离子废水的吸附处理方法，其特征在于：包括以下步骤：S1、取有机溶剂和丁二酸置于混合容器中，在磁力搅拌下，控制加热回流温度为60～70℃，加热回流至丁二酸完全溶解，得到溶液A，备用；

S2、取介孔氧化铝加入到溶液A中得混合物B，混合物B在磁力搅拌下，控制反应温度为

80～90℃，回流反应20～30h，反应结束后，经离心分离和真空干燥，得丁二酸表面改性介孔氧化铝吸附剂；

S3、按照改性介孔氧化铝吸附剂的质量浓度为铜离子废水中铜离子质量浓度的3～5倍，将改性介孔氧化铝吸附剂加入到待处理铜离子废水中；

S4、用碱调铜离子废水的pH值为5～8；

S5、通过机械搅拌或震荡铜离子废水，吸附完全后通过离心分离或静置沉淀的方式进行固液分离，即完成含铜离子废水的吸附处理；

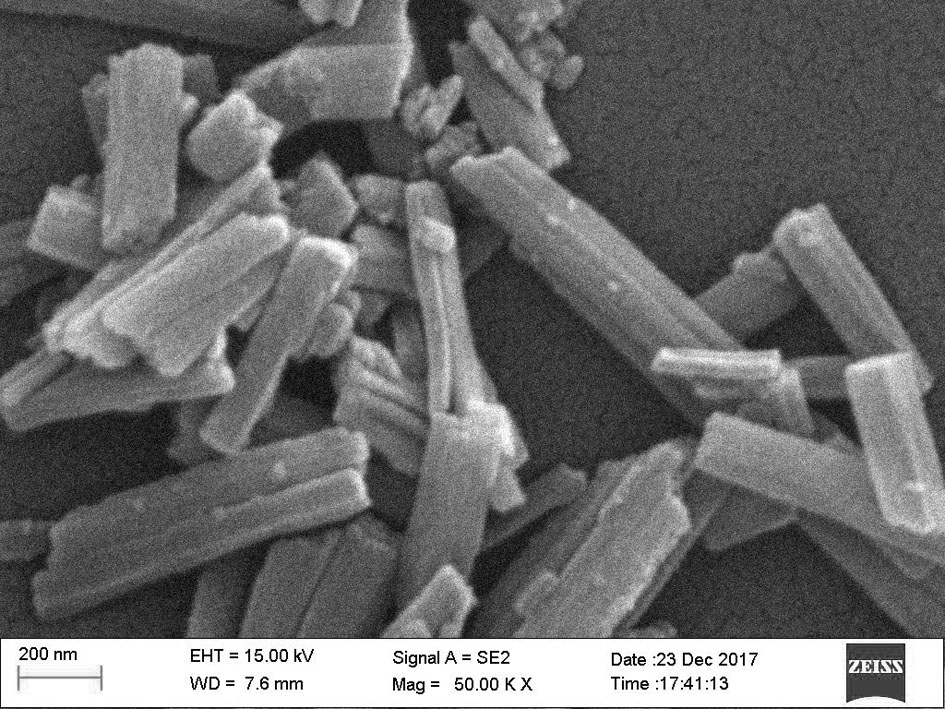

所述S2中介孔氧化铝为表面富羟基的β‑Al2O3，介孔氧化铝的焙烧温度小于700℃；

所述S2中介孔氧化铝加入量为丁二酸重量的2～4倍。

2.如权利要求1所述含铜离子废水的吸附处理方法，其特征在于：所述S1中的有机溶剂为乙腈。

3.如权利要求2所述含铜离子废水的吸附处理方法，其特征在于：所述S1中丁二酸加入量为乙腈重量的1/10～1/20。

4.如权利要求1所述含铜离子废水的吸附处理方法，其特征在于：所述S2中真空干燥的温度控制在60～70℃。

5.如权利要求1所述含铜离子废水的吸附处理方法，其特征在于：所述S4中的碱为氢氧化钠、氢氧化钾、氧化钙或氢氧化钙。
