1.一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，具体按照以下步骤实施：步骤1，改性前驱体的制备：

将碳氮前驱体、碳酸饮料、去离子水加入反应釜中，搅拌均匀，放入烘箱中进行水热反应，得到固液混合物；然后对固液混合物进行洗涤、干燥，得到改性前驱体；

步骤2，多孔g-C3N4纳米片粉末的制备：

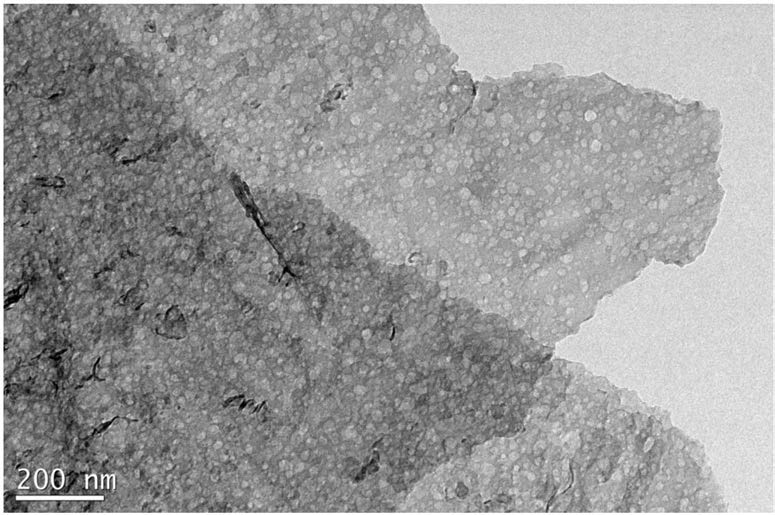

对步骤1得到的改性前驱体进行高温煅烧，即得到多孔g-C3N4纳米片粉末。

2.根据权利要求1所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述步骤1中碳氮前驱体与去离子水的质量比为1:100～10:1，碳酸饮料与去离子水的质量比为1:600～60:1。

3.根据权利要求1或2所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述碳氮前驱体为二聚氰胺、三聚氰胺中的一种或二者的混合。

4.根据权利要求1所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述步骤1中水热反应温度为120～200℃，时间为12～96h。

5.根据权利要求1所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述步骤1中洗涤，具体为：采用去离子水和无水乙醇分别离心清洗3～6次。

6.根据权利要求1所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述步骤1中干燥温度为50～90℃，时间为12～24h。

7.根据权利要求1所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述步骤2中高温煅烧温度为500～650℃，保温时间为1～6h。

8.根据权利要求1或7所述的一种多孔石墨相氮化碳纳米片粉末的制备方法，其特征在于，所述煅烧过程中升温速率为0.1～10℃/min。
