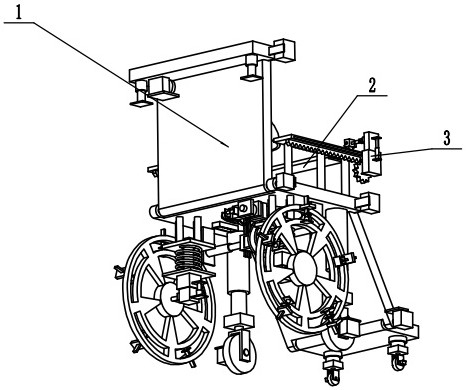

1.一种智能残疾人辅助轮椅,包括轮椅主体(1)、物品放置部分(2)、端碗部分(3)、喂饭部分(4),其特征在于:所述的物品放置部分(2)的第七滚动轴(203)的前后两端分别转动安装在轮椅主体(1)的两个第一支撑座(123)内侧面的圆孔里,所述的第八舵机固定板(205)左面固定安装在靠左侧的扶手板(179)的右面靠后侧;所述的端碗部分(3)的第五伸缩套筒(301)的左面固定安装在轮椅主体(1)的靠右侧的滑块(122)的外侧面,所述的第一齿轮(319)与靠右侧的齿条(120)相互啮合;所述的喂饭部分(4)的第八伸缩套筒(413)右面固定安装在轮椅主体(1)的靠左侧的滑块(122)的外侧面,所述的第二齿轮(416)与轮椅主体(1)的靠左侧的齿条(120)相互啮合。
所述的轮椅主体(1)包括靠背板(101)、头部板(102)、两个第一液压缸(103)、第一舵机固定板(104)、第一舵机(105)、第一步进电机固定板(106)、第一步进电机(107)、第一滚动轴(108)、第二液压缸(109)、第二步进电机(110)、第三液压缸(111)、第一伸缩套筒(112)、第一伸缩杆(113)、第四液压缸(114)、脑电波接收器(115)、坐板(116)、第二滚动轴(117)、第二舵机(118)、六个扶手支撑杆(119)、两个齿条(120)、两个燕尾槽(121)、两个滑块(122)、两个第一支撑座(123)、两个开合板(124)、第二支撑座(125)、第三滚动轴(126)、第三步进电机(127)、第二伸缩套筒(128)、第二伸缩杆(129)、第五液压缸(130)、第四步进电机(131)、第三伸缩套筒(132)、第六液压缸(133)、第三伸缩杆(134)、滚动毛绒轮(135)、第三支撑座(136)、第五步进电机(137)、第五步进电机固定板(138)、两个第七液压缸(139)、两个第七液压缸固定板(140)、两个第三舵机(141)、两个第三舵机支撑座(142)、四个滑杆(143)、两个凸轮(144)、水槽(145)、十八个水管(146)、四个水槽刮板(147)、八个轮子连接杆(148)、两个弹簧(149)、两个减震滑杆(150)、四个减震滑杆固定板(151)、两个第四伸缩套筒(152)、两个第四伸缩杆(153)、两个第八液压缸(154)、两个第六步进电机(155)、两个第一轮(156)、十个第九液压缸(157)、十个方形滑套(158)、十个滑板(159)、两个第十液压缸(160)、两个第四舵机(161)、两个第四滚动轴(162)、两个第二轮(163)、两个第七步进电机(164)、两个第四支撑座(165)、两个第七步进电机固定板(166)、第五舵机(167)、第五滚动轴(168)、腿部支撑板(169)、第六舵机固定板(170)、第六舵机(171)、第六滚动轴(172)、脚步踏板(173)、两个第十一液压缸(174)、两个第七舵机(175)、两个第五支撑座(176)、两个第八步进电机(177)、两个第三轮(178)、两个扶手板(179),所述的靠背板(101)是一个长方形板子,所述的第一滚动轴(108)转动安装在靠背板(101)左面靠上处的圆孔里;所述的头部板(102)的前端左右两端分别转动安装在第一滚动轴(108)左右两端,在其右面设有第一舵机固定板(104);所述的第一舵机(105)水平放置,其侧面固定安装在第一舵机固定板(104)前面,其电机轴与第一滚动轴(108)固定连接;所述的两个第一液压缸(103)的缸体底部分别固定安装在头部板(102)下面左右两侧,在其活塞杆端部各设有一个顶板;所述的第一步进电机(107)水平放置,其侧面固定安装在第一步进电机固定板(106)上面;所述的第二液压缸(109)的缸体底部与第一步进电机(107)电机轴固定连接,其活塞杆端部与第二步进电机(110)侧面固定连接;所述的第二步进电机(110)水平放置,其电机轴与第三液压缸(111)缸体底部固定连接;所述的第三液压缸(111)的活塞杆端部与第一伸缩套筒(112)左面固定连接;在第一伸缩套筒(112)下端面设有凹槽;所述的第一伸缩杆(113)上端滑动安装在第一伸缩套筒(112)下端面的凹槽里,其下端面与脑电波接收器(115)上面固定连接;
所述的第四液压缸(114)的缸体底部固定安装在第一伸缩套筒(112)右面的挡板上,其活塞杆端部与第一伸缩杆(113)右面的挡板固定连接;所述的第二滚动轴(117)转动安装在靠背板(101)左面靠下的圆孔里;所述的坐板(116)的后端左右两侧分别转动安装在第二滚动轴(117)左右两端;所述的第二舵机(118)水平放置,其侧面固定安装在坐板(116)右面靠后侧的固定板上,其电机轴与第二滚动轴(117)固定连接;在坐板(116)上面左右两侧各设有三个呈线性阵列的扶手支撑杆(119);所述的六个扶手支撑杆(119)均分成两组,每组上端面分别与两个扶手板(179)下面固定连接;在两个扶手板(179)的外侧面各设有一个燕尾槽(121);所述的两个滑块(122)分别滑动安装在两个燕尾槽(121)里;在两个扶手板(179)下面靠外侧各设有一个齿条(120),在靠左侧扶手板(179)的内侧面靠前处设有两个第一支撑座(123);所述的两个开合板(124)的外侧面分别滑动安装在坐板(116)上面中间的圆孔内侧面;所述的两个液压缸固定板(140)上面分别固定安装在坐板(116)下面中间左右两侧;
所述的两个第七液压缸(139)缸体底部分别固定安装在两个液压缸固定板(140)的内侧面,其活塞杆端部分别与两个第三舵机支撑座(142)的外侧面固定连接;所述的两个第三舵机(141)水平放置,其底部分别固定安装在两个第三舵机支撑座(142)内,其电机轴分别与两个凸轮(144)固定连接;所述的四个滑杆(143),两两一组,每组滑杆(143)的上端面与开合板(124)下面固定连接,其下端分别滑动安装在第三舵机支撑座(142)上面前后两侧的凹槽里;在坐板(116)下面靠后的两个角处各设有四个呈矩形阵列的轮子连接杆(148);所述的八个轮子连接杆(148),均分成两组,每组轮子连接杆(148)的下端面与靠上侧的减震滑杆固定板(151)上面固定连接;所述的两个减震滑杆(150)下端分别固定安装在靠下侧的两个减震滑杆固定板(151)的上面,其上端分别滑动安装在靠上侧的两个滑杆固定板(151)下面中间的圆孔内,在其上端面设有各设有一个挡板;所述的两个弹簧(149)上端分别固定安装在靠上侧的两个减震滑杆固定板(151)的下面,其下端分别固定安装在两个靠下侧的减震滑杆固定板(151)的上面;所述的两个第四伸缩套筒(152)的上端面分别固定安装在两个靠下侧的减震滑杆固定板(151)的下面,在其下端面设有凹槽;所述的两个第四伸缩杆(153)上端分别滑动安装在两个第四伸缩套筒(152)下端面的凹槽里;所述的两个第八液压缸(154)缸体底部分别固定安装在两个第四伸缩套筒(152)内侧面的固定板上,其活塞杆端部分别与两个第四伸缩杆(153)内侧面的挡板固定连接;所述的两个第六步进电机(155)水平放置,其侧面分别固定安装在两个第四伸缩杆(153)外侧面的固定板上,其电机轴分别与两个第一轮(156)内侧面中间固定连接;所述的十个第九液压缸(157),均分成两组,每组五个呈圆周阵列的第九液压缸(157)的缸体底部固定安装在第一轮(156)外侧面的挡板上,其活塞杆端部通过挡板分别与五个滑板(159)固定连接;所述的十个滑板(159)分别滑动安装在十个方形滑套(158)内侧面的凹槽里;在两个第一轮(156)的外侧面靠外侧各设有五个方形滑套(158),其位置分别在五个第九液压缸(157)的外侧;所述的水槽(145)上面固定安装在坐板(116)的下面中间靠左侧;所述的五个呈线性阵列的水槽刮板(147)上面固定安装在水槽(145)下面;所述的十八个水管(146),均分成六组,每组三个呈线性阵列的水管(146)固定安装在水槽(145)下面,其位置在两个水槽刮板(147)中间;所述的两个第十液压缸(160)缸体底部分别固定安装在坐板(116)下面靠前的两个角处;所述的两个第四舵机(161)竖直向下放置,其底部分别固定安装在两个第十液压缸(160)的活塞杆端部,其电机轴分与两个第四支撑座(165)上面固定连接;所述的两个第四滚动轴(162)分别转动安装在两个第四支撑座(165)的外侧面的圆孔;所述的两个第二轮(163)分别固定安装在两个第四滚动轴(162)上,其位置分别在两个第四支撑座(165)内;所述的两个第七步进电机(164)水平放置,其侧面分别固定安装在两个第四支撑座(165)外侧面的固定板上;所述的第二支撑座(125)上面固定安装在坐板(116)下面靠后侧;所述的第三滚动轴(126)转动安装在第二支撑座(125)后面的圆孔里;所述的第三步进电机(127)水平放置,其侧面固定安装在坐板(116)下面,其电机轴与第三滚动轴(126)固定连接;所述的第二伸缩套筒(128)右端固定安装在第三滚动轴(126)上,其位置在第二支撑座(125)内,在其左端面设有凹槽;所述的第二伸缩杆(129)右端滑动安装在第二伸缩套筒(128)左端面的凹槽里;所述的第五液压缸(130)其缸体底部固定安装在第二伸缩套筒(128)后面的固定板上,其活塞杆端部固定安装在第二伸缩杆(129)后面的固定板上;所述的第四步进电机(131)水平放置,其底部固定安装在第二伸缩杆(129)左面,其电机轴与第三伸缩套筒(132)右面固定连接;在第三伸缩套筒(132)前端面设有凹槽;所述的第三伸缩杆(134)后端滑动安装在第三伸缩套筒(132)前端面的凹槽内;所述的第六液压缸(133)的缸体底端固定安装在第三伸缩套筒(132)左面的固定板上,其活塞杆端部与第三伸缩杆(134)左面的挡板固定连接;所述的第三支撑座(136)下面通过圆弧形支撑杆固定安装在第三伸缩杆(134)前端面;所述的滚动毛绒轮(135)固定安装在第三支撑座(136)内侧面的转轴上;在第三支撑座(136)右面设有第五步进电机固定板(138);所述的第五步进电机(137)水平放置,其侧面固定安装第五步进电机固定板(138)上面,其电机轴与第三支撑座(136)内侧面的转轴固定连接;所述的第五滚动轴(168)转动安装在坐板(116)左面的圆孔内;所述的腿部支撑板(169)固定安装在第五滚动轴(168)上;所述的第五舵机(167)水平放置,其侧面固定安装在坐板(116)右面的固定板上,其电机轴与第五滚动轴(168)固定连接;所述的第六滚动轴(172)转动安装在腿部支撑板(169)左面的圆孔内;所述的脚步踏板(173)固定安装在第六滚动轴(172)上;在腿部支撑板(169)右面设有第六舵机固定板(170);所述的第六舵机(171)水平放置,其侧面固定安装在第六舵机固定板(170)下面,其电机轴与第六滚动轴(172)固定连接;所述的两个第十一液压缸(174)的缸体底部分别固定安装在脚步踏板(173)下面左右两侧;所述的两个第七舵机(175)竖直向下放置,其底部分别固定安装在两个第十一液压缸(174)活塞杆端部,其电机轴分别与两个第五支撑座(176)上面固定连接;所述的两个第三轮(178)分别固定安装两个第五支撑座(176)内侧面的滚动轴上;所述的两个第八步进电机(177)水平放置,其侧面固定安装在两个第五支撑座(176)外侧面的固定板上,其电机轴分别与两个第五支撑座(176)内侧面的滚动轴固定连接;
所述的物品放置部分(2)包括放物板(201)、两个凹槽(202)、第七滚动轴(203)、第八舵机(204)、第八舵机固定板(205),所述的放物板(201)上面左右两侧各设有一个凹槽(202);
所述的放物板(201)左端固定安装在第七滚动轴(203)上;所述的第八舵机(204)水平放置,其底部固定安装在第八舵机固定板(205)的前面,其电机轴与第七滚动轴(203)固定连接;
所述的端碗部分(3)包括第五伸缩套筒(301)、第十二液压缸(302)、第五伸缩杆(303)、第九舵机(304)、第九舵机固定板(305)、第八滚动轴(306)、第六支撑座(307)、第十三液压缸(308)、第十舵机(309)、第七支撑座(310)、第十舵机支撑板(311)、第六伸缩套筒(312)、第十四液压缸(313)、第六伸缩杆(314)、第十一舵机(315)、板块连接器(316)、两个夹紧杆(317)、两个第十五液压缸(318)、第一齿轮(319)、第九步进电机(320)、第九步进电机固定板(321),在第五伸缩套筒(301)上端面凹槽;所述的第五伸缩杆(303)下端滑动安装在第五伸缩套筒(301)上端面的凹槽内;所述的第十二液压缸(302)缸体底部固定安装在第五伸缩套筒(301)右面的固定板上,其活塞杆端部与第五伸缩杆(303)右面的固定板固定连接;在第五伸缩套筒(301)左面设有第九步进电机固定板(321);所述的第九步进电机(320)水平放置,其侧面固定安装在第九步进电机固定板(321)的上面,其电机轴与第一齿轮(319)固定连接;在第五伸缩杆(303)左面设有第九舵机固定板(305);所述的第九舵机(304)水平放置,其侧面固定安装在第九舵机固定板(305)的上面,其电机轴与第六支撑座(307)右面固定连接;所述的第十三液压缸(308)的缸体底部固定安装在第六支撑座(307)左面,其活塞杆端部与第七支撑座(310)右面固定连接;所述的第八滚动轴(306)转动安装在第七支撑座(310)的内侧面的圆孔里;所述的第六伸缩套筒(312)上端固定安装在第八滚动轴(306)上,在其下端面设有凹槽;所述的第六伸缩杆(314)上端滑动安装在第六伸缩套筒(312)下端面的凹槽内,在其下端面设有凹槽;所述的第十四液压缸(313)缸体底部固定安装在第六伸缩套筒(312)左面的固定板上,其活塞杆端部与第六伸缩杆(314)左面的固定板固定连接;所述的第十舵机(309)水平放置,其侧面固定安装在第十舵机支撑板(311)左面,其电机轴与第八滚动轴(306)固定连接;所述的第十一舵机(315)竖直向下放置,其侧面固定安装在第六伸缩杆(314)下端面的凹槽内,其电机轴与板块连接器(316)上面固定连接;所述的两个第十五液压缸(318)缸体底端分别固定安装在板块连接器(316)前后两面,其活塞杆端部分别与两个夹紧杆(317)固定连接。
所述的喂饭部分(4)包括叉子(401)、连接板(402)、第十六液压缸(403)、勺子(404)、第十二舵机(405)、第七伸缩杆(406)、第七伸缩套筒(407)、第十七液压缸(408)、第十三舵机(409)、第十三舵机固定板(410)、第八伸缩杆(411)、第十八液压缸(412)、第八伸缩套筒(413)、第十步进电机(414)、第十步进电机固定板(415)、第二齿轮(416)、第九滚动轴(417),在第八伸缩套筒(413)上端面设有凹槽,在其右面设有第十步进电机固定板(415);
所述的第八伸缩杆(411)下端滑动安装在第八伸缩套筒(413)上端面的凹槽内,在其上端面设有凹槽;所述的第十八液压缸(412)缸体底部固定安装在第八伸缩套筒(413)左侧的固定板的上,其活塞杆端部与第八伸缩杆(411)左面的固定板固定连接;所述的第十步进电机(414)水平放置,其侧面固定安装在第十步进电机固定板(415)的上面,其电机轴与第二齿轮(416)固定连接;所述的第九滚动轴(417)转动安装在第八伸缩杆(411)上端面凹槽内侧面的圆孔里;在第八伸缩杆(411)前面设有第十三舵机固定板(410);所述的第十三舵机(409)水平放置,其侧面固定安装在第十三舵机固定板(410)上面,其电机轴与第九滚动轴(417)固定连接;所述的第七伸缩套筒(407)左端固定安装在第九滚动轴(417)上,在其右端面设有凹槽;所述的第七伸缩杆(406)左端滑动安装在第七伸缩套筒(407)右端面的凹槽内;所述的第十七液压缸(408)缸体底部固定安装在第七伸缩套筒(407)前面的固定板上,其活塞杆端部与第七伸缩杆(406)前面的固定板固定连接;所述的第十二舵机(405)水平放置,其底部固定安装在第七伸缩杆(406)的右端面,其电机轴与连接板(402)的左面固定连接;所述的叉子(401)前端固定安装在连接板(402)的后面;所述的勺子(404)后端固定安装在连接板(402)的前面。
