专利号: 2018101530484
申请人: 福州合农农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

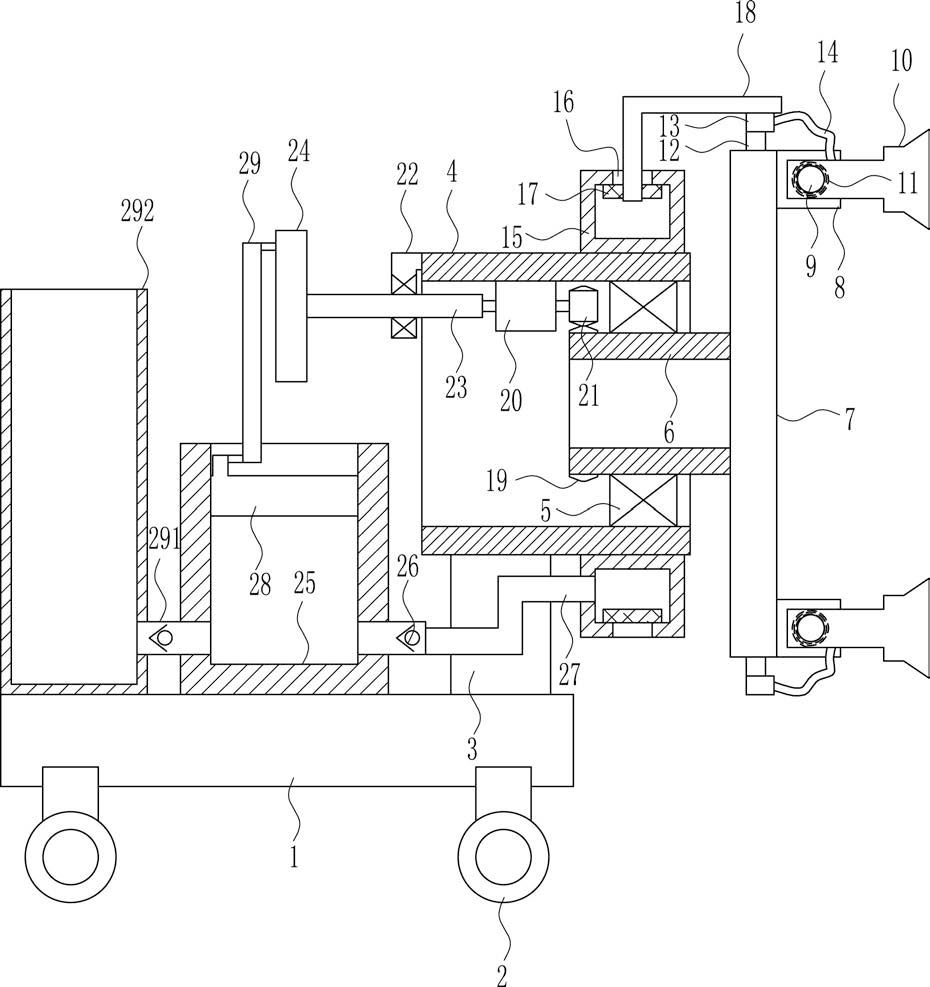

1.一种地质灾害救援防疫用快速喷药设备,其特征在于,包括有安装板(1)、车轮(2)、固定座(3)、安装环(4)、第一轴承座(5)、旋转环(6)、安装盘(7)、固定块(8)、第一转轴(9)、喷头(10)、扭力弹簧(11)、连接块(12)、环形水管(13)、软管(14)、集水环(15)、橡胶圈(17)、第一硬水管(18)、第一齿轮(19)、双轴电机(20)、第二齿轮(21)、第二轴承座(22)、第一转杆(23)、转盘(24)、活塞缸(25)、第一单向阀(26)、第二硬水管(27)、活塞块(28)、摇杆(29)、第二单向阀(291)和料箱(292),安装板(1)下侧设有车轮(2),安装板(1)上侧右方连接有固定座(3),固定座(3)上端连接有安装环(4),安装环(4)内右侧连接有第一轴承座(5),第一轴承座(5)内连接有旋转环(6),旋转环(6)右端连接有安装盘(7),安装盘(7)右侧外侧均布有四个固定块(8),固定块(8)前侧均旋转式连接有第一转轴(9),第一转轴(9)前侧均连接有喷头(10),喷头(10)与连接块(12)之间均连接有扭力弹簧(11),安装盘(7)外侧上下两侧连接有连接块(12),连接块(12)外侧连接有环形水管(13),环形水管(13)右侧连接有四根软管(14),软管(14)另一端分别连接在喷头(10)上,安装环(4)外侧右方连接有集水环(15),集水环(15)外侧开有环形孔(16),集水环(15)内放置有橡胶圈(17),橡胶圈(17)上侧连接有第一硬水管(18),第一硬水管(18)穿过环形孔(16),第一硬水管(18)另一端连接在环形水管(13)上侧,旋转环(6)外侧左方连接有第一齿轮(19),安装环(4)内上侧左方连接有双轴电机(20),双轴电机(20)右端输出轴连接有第二齿轮(21),第二齿轮(21)与第一齿轮(19)啮合,安装环(4)左侧上方连接有第二轴承座(22),第二轴承座(22)内连接有第一转杆(23),第一转杆(23)右端连接在双轴电机(20)左端输出轴上,第一转杆(23)左端连接有转盘(24),安装板(1)上侧中部连接有活塞缸(25),活塞缸(25)右侧下方连接有第一单向阀(26),第一单向阀(26)右端连接有第二硬水管(27),第二硬水管(27)另一端连接在集水环(15)下侧左方,活塞缸(25)内滑动式连接有活塞块(28),活塞块(28)上侧铰接连接有摇杆(29),摇杆(29)右侧上方铰接连接在转盘(24)左侧上方,活塞缸(25)左侧下方连接有第二单向阀(291),安装板(1)上侧左方连接有料箱(292),第二单向阀(291)左端连接在料箱(292)右侧下方并与其联通;还包括有推动朝向调节装置(30),推动朝向调节装置(30)包括有第三轴承座(301)、第二转杆(302)、连接盘(303)、凸块(304)、安装块(305)、第二转轴(306)、第三齿轮(307)、第四齿轮(308)和第五齿轮(309),安装盘(7)右侧设有推动朝向调节装置(30),安装盘(7)内中部连接有第三轴承座(301),第三轴承座(301)内连接有第二转杆(302),第二转杆(302)右端连接有连接盘(303),连接盘(303)外侧均布有六个凸块(304),凸块(304)可以与喷头(10)前侧或者后侧接触,第二轴承座(22)下侧连接有安装块(305),安装块(305)右侧旋转式连接有第二转轴(306),第二转轴(306)右端连接有第三齿轮(307),第二转杆(302)左端连接有第四齿轮(308),第四齿轮(308)与第三齿轮(307)啮合,第一转杆(23)右侧连接有第五齿轮(309),第五齿轮(309)与第三齿轮(307)啮合。

2.根据权利要求1所述的一种地质灾害救援防疫用快速喷药设备,其特征在于,还包括

有搅拌装置(31),搅拌装置(31)包括有连接杆(311)、安装杆(312)、第四轴承座(313)、第三转杆(314)、搅拌叶(315)、第五轴承座(316)、第四转杆(317)、第一锥形齿轮(318)、第二锥形齿轮(319)、转轮(3110)和传动条(3111),料箱(292)内设有搅拌装置(31),料箱(292)右侧上方连接有连接杆(311),连接杆(311)上端连接有安装杆(312),安装杆(312)内左侧连接有第四轴承座(313),第四轴承座(313)内连接有第三转杆(314),第三转杆(314)下侧连接有搅拌叶(315),安装杆(312)内右侧连接有第五轴承座(316),第五轴承座(316)内连接有第四转杆(317),第四转杆(317)下端连接有第一锥形齿轮(318),第一转杆(23)左侧连接有第二锥形齿轮(319),第二锥形齿轮(319)与第一锥形齿轮(318)啮合,第四转杆(317)上端与第三转杆(314)上端均连接有转轮(3110),转轮(3110)之间连接有传动条(3111)。

3.根据权利要求2所述的一种地质灾害救援防疫用快速喷药设备,其特征在于,还包括

有盖板(3021)、漏斗(3022)和阀门(3023),料箱(292)上侧连接有盖板(3021),盖板(3021)盖住料箱(292)上侧,第三转杆(314)穿过盖板(3021),盖板(3021)内左侧连接有漏斗(3022),漏斗(3022)上侧连接有阀门(3023)。

4.根据权利要求3所述的一种地质灾害救援防疫用快速喷药设备,其特征在于,还包括

有第一弹簧(3121)和离心球(3122),搅拌叶(315)外侧连接有第一弹簧(3121),第一弹簧(3121)外侧均连接有离心球(3122)。
