专利号: 2018101536194
申请人: 新昌县钕儒农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

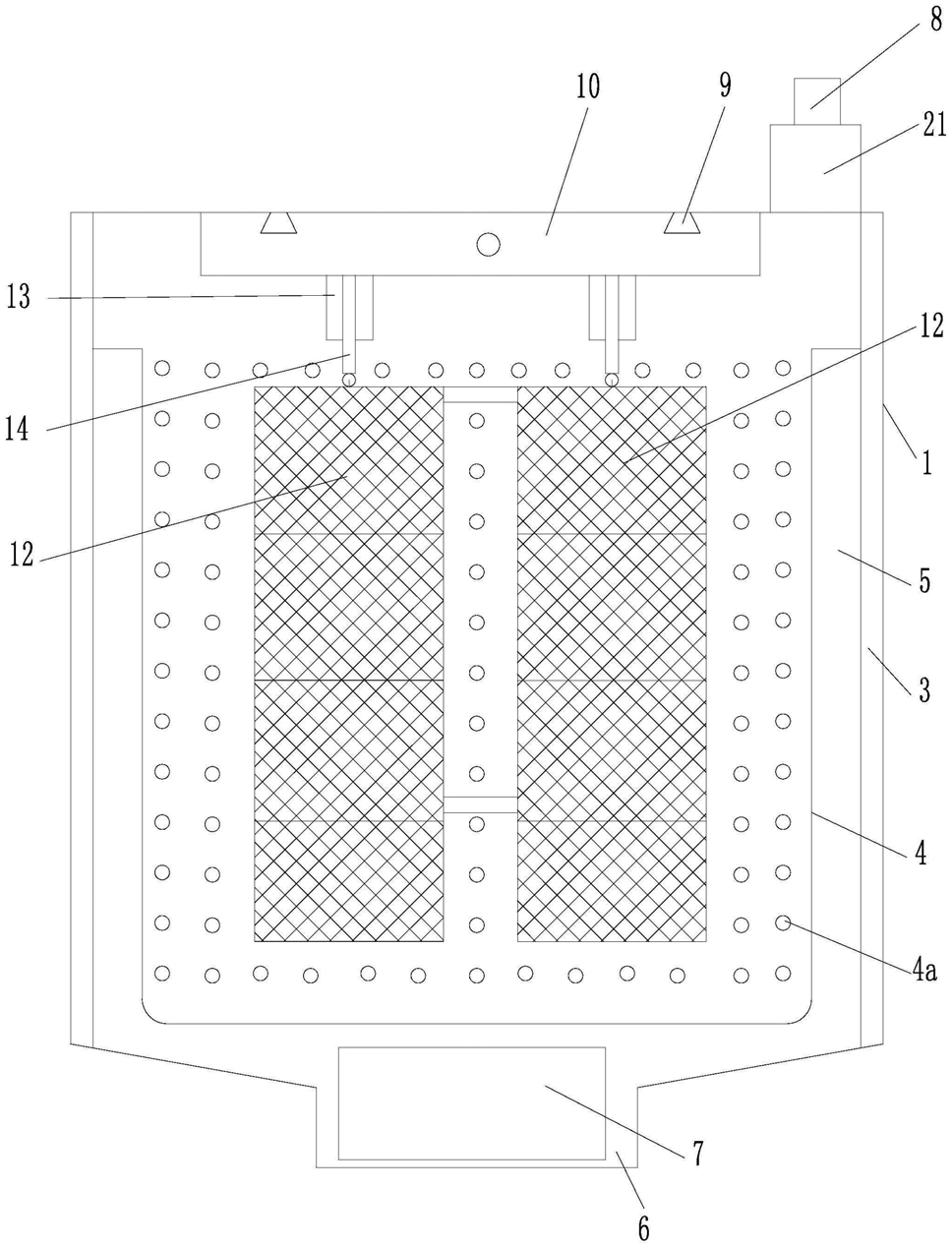

1.一种鬃毛摇摆烘干系统,包括烘干房(1),其特征在于:所述烘干房(1)的前侧壁设置防火门(2)并配备有开门气缸,烘干房(1)的四侧壁及地面均为夹层结构,所述夹层结构包括外层的保温材料层(3)和内层的带散热孔(4a)的钢板层(4),在保温材料层(3)与钢板层(4)之间形成四侧壁与地面相通的烟气通道(5),在烘干房(1)地面下方设置凹坑(6)用于安装燃气炉(7),所述燃气炉(7)产生的烟气经烟气通道(5)、钢板层(4)的散热孔(4a)送至烘干房(1)内,所述烘干房(1)顶部设置有排烟排气口(8),烘干房(1)的顶壁通过滑轨(9)安装有滑板(10),烘干房(1)外设置有与滑板(10)相连的水平气缸(11);所述烘干房(1)内左右间隔设置有两个鬃毛放置架(12),每个鬃毛放置架(12)的后端顶部配备有一竖直气缸(13)、前端顶部配备有一竖直杆(14),竖直气缸(13)的上端安装在滑板(10)上,竖直气缸(13)的下端与鬃毛放置架(12)铰接,竖直杆(14)的上端安装在滑板(10)上,竖直杆(14)的下端与鬃毛放置架(12)铰接,当防火门(2)打开后,水平气缸(11)能通过滑板(10)前后滑动带动鬃毛放置架(12)进出烘干房(1)。

2.按照权利要求1所述的鬃毛摇摆烘干系统,其特征在于:所述鬃毛放置架(12)采用多层水平设置的抽取盒(15)组成,每层抽取盒(15)通过隔板(16)分隔成上下两层,所述隔板(16)呈漏斗形且漏斗底部设置有左右延伸的直条孔(16a),在抽取盒(15)的下层安装有鬃毛分撮机构,所述鬃毛分撮机构包括安装板(17)、前后对称设置的卡板(18),以及安装在安装板(17)上的分撮气缸(19)和皮带轮组件(20),所述安装板(17)竖直安装在抽取盒(15)的左壁或右壁上,两卡板(18)的相对侧设置有相互对应的半圆孔(18a),每个卡板(18)安装在皮带轮组件(20)的皮带上,当分撮气缸(19)伸缩时,通过皮带轮组件(20)的转动带动两卡板(18)分开或靠拢;当两卡板(18)靠拢时,正好围成一列上下间隔布置的夹紧圆孔用于将经隔板(16)上直条孔(16a)理顺并将漏下来的鬃毛由下到上依次分撮夹紧。

3.按照权利要求1或2所述的鬃毛摇摆烘干系统,其特征在于:两个所述鬃毛放置架(12)通过至少两根上下间隔设置的水平杆(13)相连。

4.按照权利要求3所述的鬃毛摇摆烘干系统,其特征在于:每个所述鬃毛放置架(12)通过配备的竖直气缸(13)和竖直杆(14),能实现5~8°的摆动。

5.按照权利要求1所述的鬃毛摇摆烘干系统,其特征在于:所述烘干房(1)的顶部设置有冷凝器(21),烘干房(1)的烟气经冷凝器(21)冷凝后再经排烟排气口(8)排出。
