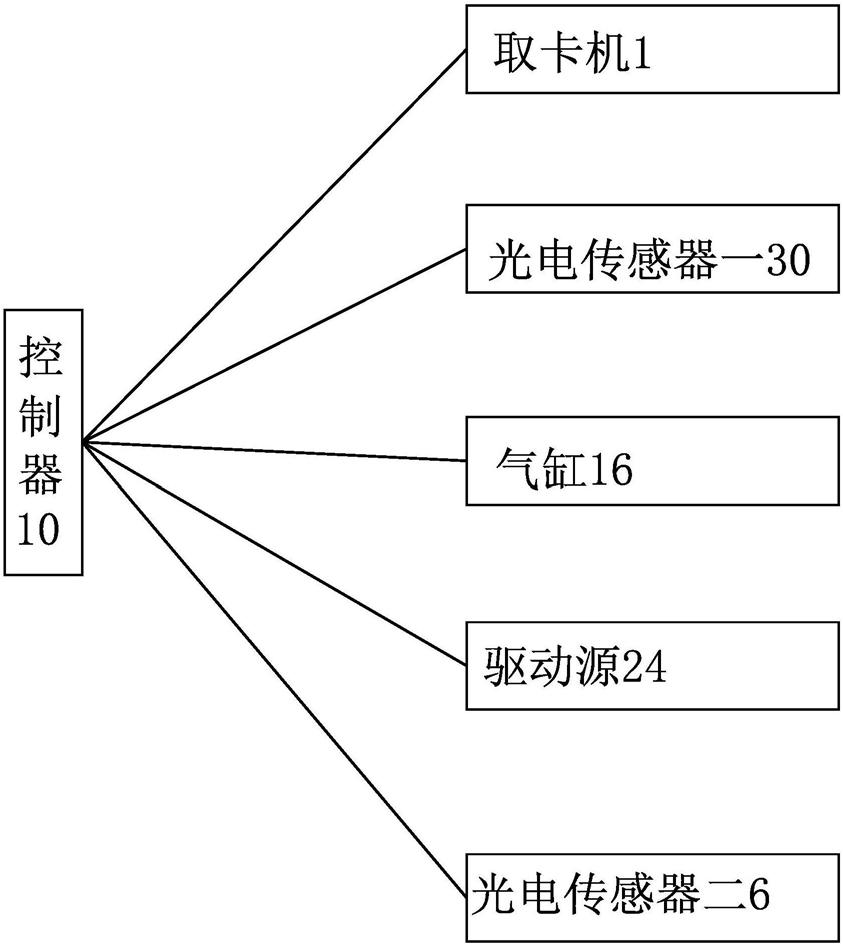

1.一种高速收费站用智能发卡系统，所述智能发卡系统包括取卡机(1)，其特征在于，所述智能发卡系统还包括车辆位置检测单元和水平伸缩台(2)，所述车辆位置检测单元能够检测是否有车辆停靠于取卡机(1)前，所述水平伸缩台(2)的内端固定于取卡机(1)上，所述水平伸缩台(2)的外端设置有基座(3)，所述基座(3)沿竖直方向设置有可转动的拨盘(4)，所述拨盘(4)上设置有用于夹持计费卡(9)的夹持装置(5)，所述基座(3)与拨盘(4)之间设置有能够使夹持装置(5)转动至取卡机(1)吐卡口(8)处的复位机构(7)，当所述夹持装置(5)与原点相对齐时，所述夹持装置(5)能够夹持住取卡机(1)的吐卡口(8)处的计费卡(9)；所述智能发卡系统还包括控制器(10)，所述控制器(10)与所述取卡机(1)、车辆位置检测单元、水平伸缩台(2)及夹持装置(5)相连接。

2.根据权利要求1所述的高速收费站用智能发卡系统，其特征在于，所述智能发卡系统包括与所述取卡机(1)间隔设置的立柱(11)，所述取卡机(1)与立柱(11)之间形成供汽车通过的通道(12)；所述车辆位置检测单元包括与所述控制器(10)电连接的光电传感器一(30)，所述光电传感器一(30)包括相对应的发射器一(13)与接收器一(14)，所述发射器一(13)固定于立柱(11)上，所述接收器一(14)固定于取卡机(1)上。

3.根据权利要求1所述的高速收费站用智能发卡系统，其特征在于，所述取卡机(1)的吐卡口(8)下方沿水平方向开设有安装槽(15)，所述水平伸缩台(2)包括与所述控制器(10)相连接的气缸(16)，所述气缸(16)的缸体插接于安装槽(15)内，所述气缸(16)的活塞杆内端与缸体相连接，所述缸体的外端与基座(3)相连接。

4.根据权利要求3所述的高速收费站用智能发卡系统，其特征在于，所述基座(3)的中心垂直固定有中心轴(17)，所述拨盘(4)套设于该中心轴(17)上且可相对转动；所述复位机构(7)包括套设于中心轴(17)上的扭簧(18)，所述扭簧(18)的两端分别与基座(3)及拨盘(4)相连接。

5.根据权利要求1所述的高速收费站用智能发卡系统，其特征在于，所述夹持装置(5)位于拨盘(4)的顶点处，所述拨盘(4)上开设有若干个供手指插入的盲孔(19)，各盲孔(19)沿拨盘(4)周向均匀分布。

6.根据权利要求5所述的高速收费站用智能发卡系统，其特征在于，所述夹持装置(5)包括固定于所述拨盘(4)顶点处的底板(20)，所述底板(20)的两侧间隔设置有限位条(21)，两根限位条(21)之间形成用于放置计费卡(9)的卡槽(22)，所述卡槽(22)的深度小于计费卡(9)的厚度；所述夹持装置(5)还包括与所述底板(20)间隔设置的顶板(23)，所述顶板(23)与底板(20)相互平行且相互组合形成用于夹持计费卡(9)的夹口，所述夹持装置(5)还包括能够带动顶板(23)相对底板(20)移动的驱动源(24)，该驱动源(24)与所述控制器(10)相连接。

7.根据权利要求6所述的高速收费站用智能发卡系统，其特征在于，所述限位条(21)上设置有导杆(25)，所述顶板(23)上开设有与所导杆(25)相配合的导向孔，所述驱动源(24)包括固定于导杆(25)上的直线电动缸(26)，所述直线电动缸(26)的输出端与所述顶板(23)的上板面相连接，所述控制器(10)与直线电动缸(26)相连接。

8.根据权利要求7所述的高速收费站用智能发卡系统，其特征在于，所述顶板(23)的下板面设置有橡胶块。

9.根据权利要求8所述的高速收费站用智能发卡系统，其特征在于，所述智能发卡系统还包括与所述控制器(10)相连接的光电传感器二(6)，所述光电传感器二(6)包括固定于所述直线电动缸(26)上的发射器二(27)，所述发射器二(27)的发射方向朝向顶板(23)，所述顶板(23)上开设有供发射器二(27)发出的光束通过的过光孔(28)，所述底板(20)上设置有与所述发射器二(27)相对应的接收器二(29)；当接收器二(29)接收到发射器二(27)发出的光束时，所述直线电动缸(26)的输出杆会收缩使顶板(23)与底板(20)相对分离；当接收器二(29)接收不到发射器二(27)发出的光束时，所述直线电动缸(26)的输出杆会伸长使顶板(23)与底板(20)相对靠近。
