1.一种蜂窝芯深槽加工方法，其特征在于，具体包括以下步骤：

步骤1，制作第一加强层(1)和第二加强(3)，所述第一加强层(1)和所述第二加强层(3)均由预浸料和/或胶膜制成；

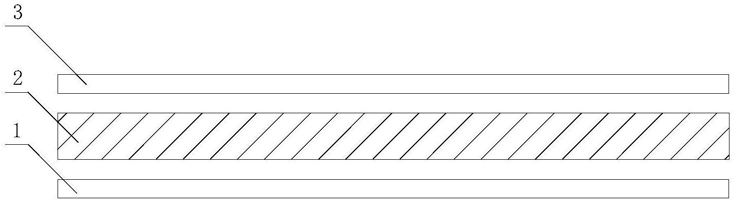

步骤2，加强蜂窝芯(2)，在所述蜂窝芯(2)的上下表面放置所述第一加强层(1)和所述第二加强层(3)，具体放置顺序是：所述第一加强层(1)、PEEL PLY、所述蜂窝芯(2)、所述PEEL PLY和所述第二加强层(3)，安放完成后得到待固化蜂窝芯，将所述待固化蜂窝芯装进真空袋封装，对所述第一加强层(1)和所述第二加强层(3)进行固化，固化后得到加强蜂窝芯；

步骤3，在所述加强蜂窝芯上加工深槽,将所述加强蜂窝芯夹持在数控磨床的加工台上，然后采用砂轮在加强蜂窝芯上磨削出具有一定间距、宽度和深度的深槽(4)；

步骤4，祛除对所述蜂窝芯(2)进行增强的多余材料，祛除对所述蜂窝芯(2)进行增强的所述PEEL PLY、所述预浸料和/或所述胶膜，得到带有所述深槽(4)的蜂窝芯。

2.根据权利要求1所述的一种蜂窝芯深槽加工方法，其特征在于，所述第一加强层(1)由所述预浸料和所述胶膜制成，所述第二加强层(3)由所述预浸料和所述胶膜制成。

3.根据权利要求1所述的一种蜂窝芯深槽加工方法，其特征在于，所述蜂窝芯(2)上加工的所述深槽(4)的最小宽度为0.5mm，深度不限或者根据要求选择不同直径的砂轮，所述深槽(4)之间的距离不小于4.5mm，所述深槽(4)的长度根据要求可调整。
