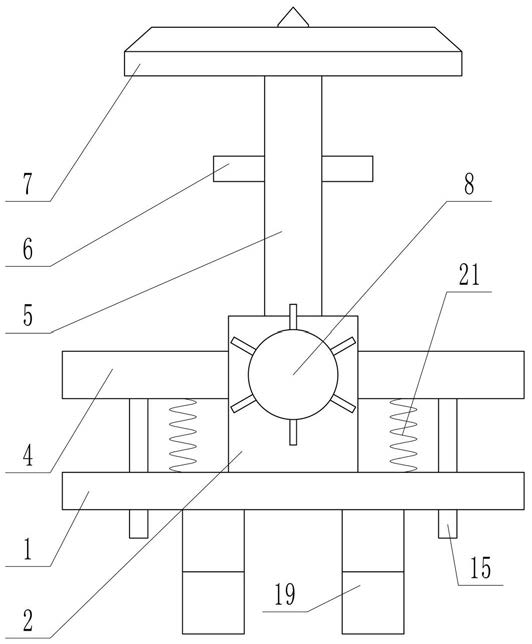

1.顶梁板垂直钻孔装置，其特征在于，包括水平放置的底板（1），底板（1）上端面固定有两个竖向放置且左右对称的支撑板（2），两个支撑板（2）相对的端面上分别固定有一个水平放置的支撑柱（3），两个支撑柱（3）的轴线在同一条水平直线上，底板（1）上方设有一个左右两端分别套装在两个支撑柱（3）上的平板（4），平板（4）可绕支撑柱（3）转动，初始状态时，平板（4）处于水平状态，平板（4）上端面固定有两个竖向放置且左右对称的导板（5），两个导板（5）之间安装有一个可沿导板（5）上下滑动的活动板（6），钻头安装在活动板（6）上，两个导板（5）的上端安装有一个水平放置的压板（7），压板（7）的中心开设有通孔；所述的支撑柱（3）内穿插有一个与支撑柱（3）同轴且可转动的调整螺杆（8），调整螺杆（8）的一端置于支撑柱（3）的外部，调整螺杆（8）左右两侧为相反的螺纹旋向，调整螺杆（8）的左右两侧螺纹旋向相反部位分别连接有一个可左右移动的滑块（9），调整螺杆（8）的转动可带动左右两个滑块（9）同步移动，每个滑块（9）上设有一个可绕调整螺杆（8）的轴线在竖直平面内前后转动的环形套（10），活动板（6）的铰接有两个左右对称布置的连杆（11），两个连杆（11）的另一端分别铰接在其对应侧的环形套（10）上，平板（4）的转动可带动连杆（11）在环形套（10）上转动，两个滑块（9）同步向外侧移动时会通过连杆（11）拉动活动板（6）向下移动，两个滑块（9）同步向内侧移动时会通过连杆（11）推动活动板（6）向上移动，平板（4）下端前后两侧对称位置分别与底板（1）上端面连接有压簧（21），平板（4）在不工作时在两侧压簧（21）的作用下处于水平状态；当底板1向上移动时，如果顶梁板是倾斜的状态，此时压板7在接触顶板时会在挤压的作用下产生转动，活动板6和连杆11以及环形套10一同转动，使钻头始终与压板7保持垂直状态，直至压板7与顶梁板完全贴合，并对此时平板（4）的位置进行固定；所述的两个导板（5）相对的端面上分别开设有一个竖向的导槽（12），活动板（6）的两端分别卡装在两个导槽（12）内，活动板（6）可在导槽（12）内沿导板（5）上下移动；所述的调整螺杆（8）置于支撑柱（3）外部一端设有转盘（13），转盘（13）的外圆上设有多个圆周均布的推杆（14），转动转盘（13）可带动调整螺杆（8）的转动；所述的平板（4）的下端左右两侧分别固定有一个竖向放置的平衡板（15），底板（1）的左右两侧分别开设有置于每个平衡板（15）正下方的第一通槽（16），第一通槽（16）内安装有可在第一通槽（16）内转动的转块（17），转块（17）的左右两端固定有销轴，销轴的另一端分别插装在第一通槽（16）的左右侧壁上，转块（17）可经销轴在第一通槽（16）内转动，每个转块（17）的前后两端分别与第一通槽（16）的前后侧壁之间连接有定位弹簧（18），转块（17）在定位弹簧（18）的作用下处于竖直状态，平衡板（15）下端贯穿转块（17）并置于底板（1）的下方，平衡板（15）与转块（17）之间为滑动连接。2.根据权利要求1所述的顶梁板垂直钻孔装置，其特征在于，所述的底板（1）的下方设有顶升装置，顶升装置包括固定在底板（1）下端面的伸缩套筒（19），伸缩套筒（19）通过液压控制。3.根据权利要求1所述的顶梁板垂直钻孔装置，其特征在于，所述的压板（7）上方开设有上端开口的凹槽（20）。4.根据权利要求1所述的顶梁板垂直钻孔装置，其特征在于，所述的平板（4）上开设有通槽，滑块（9）卡装在通槽内，滑块（9）可沿通槽左右移动且不可转动，构成调整螺杆（8）的转动可带动两侧的滑块（9）同步进行左右移动的结构。
