专利号: 2018101602270
申请人: 宁波市晶杰国际物流有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

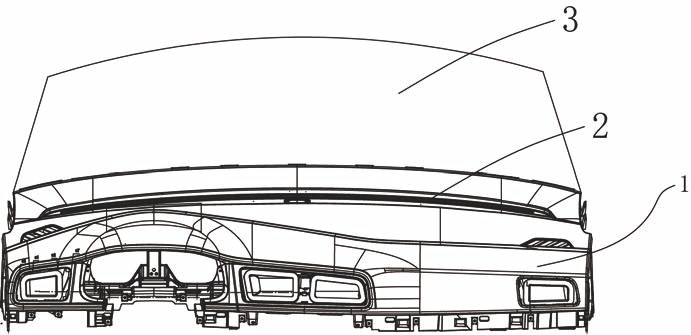

1.冷却初步气流的挡风玻璃吹风装置,包括仪表板(1)和设置于仪表板(1)前方的挡风玻璃(3),所述的挡风玻璃(3)卡设在车体饰板内,所述的挡风玻璃(3)的两侧饰板内设置支撑柱(5),所述的仪表板(1)上设置进风口(11),其特征在于,所述的进风口(11)的下方固定设置挡板(2),所述的挡板(2)上开设多个条形孔(21),多个条形孔(21)与多个进风口(11)一一对齐,所述的挡板(2)内设置有夹层,所述的夹层内设置孔调节装置,所述的孔调节装置包括遮挡板(22),所述的遮挡板(22)包括凸出部(221)和连接部(222),所述的连接部(222)把所有的凸出部(221)串联,所述的连接部(222)的一侧通过弹簧(23)与挡板(2)固定连接,所述的夹层内还设置可旋转的凸轮(24),所述的凸轮(24)的短边与连接部(222)贴合,所述的挡板(2)的下方设置进气阀门(51),所述的支撑柱(5)的内部设置有通气管,所述的通气管的尾部与进气阀门(51)连接,所述的通气管的内部设置多个冷凝铜管(52),所述的通气管的端部连接上排气管,所述的上排气管隐藏在车体的饰板内,所述的上排气管的下方铰接设置喷气管(6),所述的喷气管(6)上设置多个喷嘴。

2.根据权利要求1所述的冷却初步气流的挡风玻璃吹风装置,其特征在于,所述的凸轮(24)上设置有轴,所述的轴通过微型电机控制。

3.根据权利要求1所述的冷却初步气流的挡风玻璃吹风装置,其特征在于,所述的进气阀门(51)具有呈喇叭状的喇叭口,喇叭口处设置有一层圆形挡板和二层圆形挡板,所述的一层圆形挡板和二层圆形挡板上都设置有若干个均匀圆周分布的孔(511),所述的二层圆形挡板的中心设置有转轴。

4.根据权利要求1所述的冷却初步气流的挡风玻璃吹风装置,其特征在于,多个冷凝铜管(52)之间通过钢丝绳串联。
