1.一种用废弃易拉罐制备再生铝合金的方法，其特征在于，具体按照如下步骤实施：步骤1、制备母液，所述制备母液的具体过程如下：

步骤1.1、对废弃易拉罐的罐底依次进行破碎、清洗烘干以及压制处理，获得预熔铝块；

步骤1.2、将所述预熔铝块置入电阻炉中，再向电阻炉中加入覆盖剂，然后加热电阻炉使得所述预熔铝块以及所述覆盖剂熔融，直至所述预熔铝块以及所述覆盖剂完全熔化，获得母液；

以及对废弃易拉罐进行前处理，所述前处理的过程具体如下：

2 2

将废弃易拉罐的罐壁破碎至2cm ～3cm 的碎片，然后对碎片依次进行清洁、烘干、脱漆及压块处理，获得预压块；

步骤2、将所述预压块添加至所述母液中进行第一次熔融、保温及浇注，获得再生铝锭，将所述预压块添加至母液中的添加方式为：将所述预压块平均分成2～3份，每次向所述母液中添加1份，且相邻两次之间的时间间隔为3min～5min；

步骤3、将所述再生铝锭放入熔炼设备中进行第二次熔融，待再生铝锭完全熔化时，向熔炼设备中加入Al-Ce二元合金，进行第三次熔融，获得初始合金液，然后将所述初始合金液进行浇注，最终获得Al-Mn-Mg-xCe合金，Al-Ce二元合金中Ce的质量分数为20％，Al-Mn-Mg-xCe合金中Ce的质量百分比即x为0.4％～1.3％。

2.如权利要求1所述的一种用废弃易拉罐制备再生铝合金的方法，其特征在于，步骤

1.2中，所述熔融温度为745℃～755℃。

3.如权利要求1所述的一种用废弃易拉罐制备再生铝合金的方法，其特征在于，步骤

1.2中，所述覆盖剂为RJ-2覆盖剂。

4.如权利要求1所述的一种用废弃易拉罐制备再生铝合金的方法，其特征在于，所述脱漆处理的温度为530℃～540℃，处理时间为20min～30min。

5.如权利要求1所述的一种用废弃易拉罐制备再生铝合金的方法，其特征在于，步骤2中，所述第一次熔融温度为745℃～755℃，在745℃～755℃下保温时间10min～15min。

6.如权利要求1所述的一种用废弃易拉罐制备再生铝合金的方法，其特征在于，步骤3具体为：将所述再生铝锭放入熔炼设备中，在745℃～755℃下进行第二次熔融，第二次熔融时间为20min～30min，待铝锭完全熔化时，继续加入Al-Ce二元合金，搅拌均匀，并在745℃～

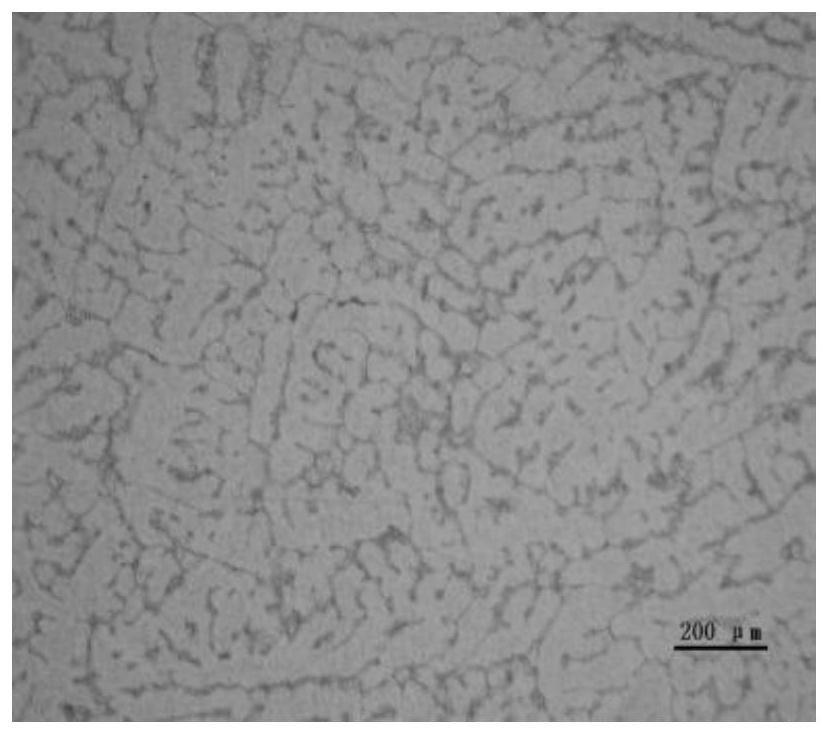

755℃下进行第三次熔融，第三次熔融时间为10min～20min，待Al-Ce二元合金完全熔化后获得初始合金液，对所述初始合金液进行浇注，最终获得Al-Mn-Mg-xCe合金。
