专利号: 2018101618669
申请人: 张敏
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

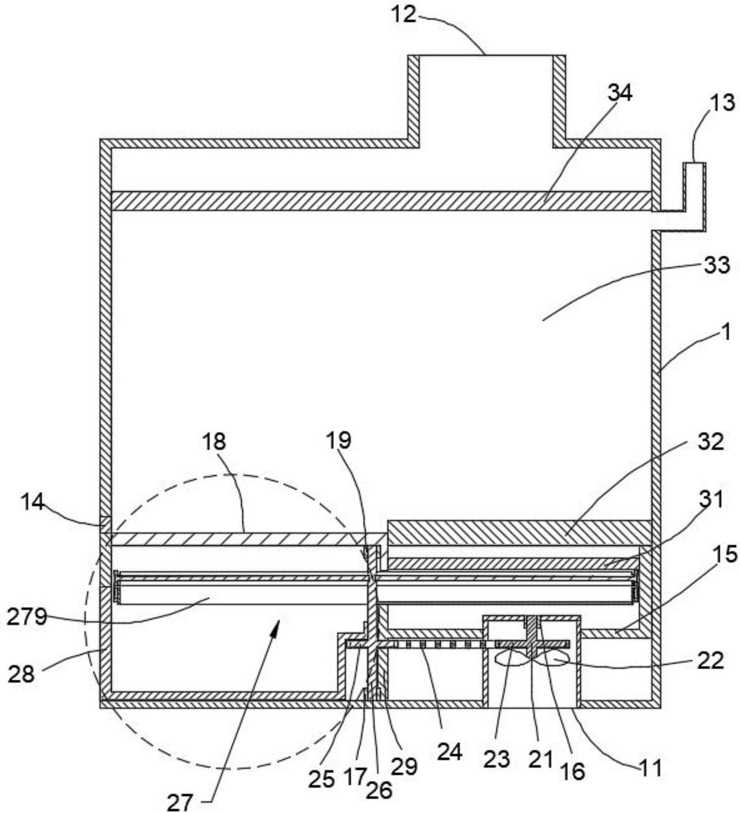

1.一种环保节能旋转除尘空气净化器,其特征在于:包括顶部设有出风口(12)的圆柱形壳体(1),所述壳体(1)下半部分包括对称的左半圆区和右半圆区,所述左半圆区上方设有隔离板(18),右半圆区上方设有多个过滤层且底部设有进风口(11),隔离板(18)和过滤层固定连接;所述进风口(11)内侧设有第一转轴(21),第一转轴(21)上端插入支撑架(15)上的第一轴承(16)内,第一转轴(21)下端设有扇叶(22),第一转轴(21)中部与第一齿轮(23)固定连接,壳体(1)底面内壁中心设有插入第二轴承(17)的第二转轴(26),第二转轴(26)中部设有与第一齿轮(23)通过链条(24)传动的第二齿轮(25),第二转轴(26)顶端插入固定在隔离板(18)上的第三轴承(19),第二转轴(26)与旋转除尘装置(27)垂直连接,旋转除尘装置(27)在右半圆区与过滤层接触。

2.根据权利要求1所述的环保节能旋转除尘空气净化器,其特征在于:所述旋转除尘装置(27)位于第二转轴(26)两侧的结构以第二转轴(26)呈中心对称;旋转除尘装置(27)一侧包括上方开口的积尘槽(279)和毛刷杆(271),毛刷杆(271)位于积尘槽(279)内且至少部分高出积尘槽(279)槽口平面。

3.根据权利要求2所述的环保节能旋转除尘空气净化器,其特征在于:所述毛刷杆(271)为圆柱形且周身布满刷毛,毛刷杆(271)垂直于旋转除尘装置(27)的旋转方向设置。

4.根据权利要求3所述的环保节能旋转除尘空气净化器,其特征在于:所述积尘槽(279)外端设有内齿轮(272),毛刷杆(271)的第三转轴(274)外端设有外齿轮(273),内齿轮(272)与外齿轮(273)啮合,内齿轮(272)圆周上端高于积尘槽(279)槽口且在与过滤层接触时滚动。

5.根据权利要求2所述的环保节能旋转除尘空气净化器,其特征在于:所述积尘槽(279)的底面为翻转的活动板(276),活动板(276)与积尘槽(279)的侧板通过翻转轴(278)连接,翻转轴(278)位于旋转除尘装置(27)旋转前进方向一侧的侧板;所述第二转轴(26)靠近右半圆区一侧设有支撑板(29),支撑板(29)上端与积尘槽(279)的底面高度相同。

6.根据权利要求1所述的环保节能旋转除尘空气净化器,其特征在于:所述左半圆区设有积尘屉(28)。

7.根据权利要求1所述的环保节能旋转除尘空气净化器,其特征在于:所述过滤层包括隔尘无纺布(31)。

8.根据权利要求1所述的环保节能旋转除尘空气净化器,其特征在于:所述隔离板(18)和过滤层上方设有水腔(33),水腔(33)顶部侧面设有进水口(13),底部侧面设有出水口(14);所述过滤层上端面设有防水无纺布(32)。

9.根据权利要求8所述的环保节能旋转除尘空气净化器,其特征在于:所述水腔(33)上方设有活性炭过滤层(34)。

10.根据权利要求9所述的环保节能旋转除尘空气净化器,其特征在于:所述进水口(13)延伸出壳体(1)且高于活性炭过滤层(34)的高度。
