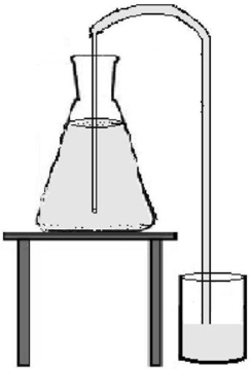

1.一种亚微米级微塑料的分离方法，其特征在于，所述方法包括如下步骤：(1)在试样液中加入十二烷基硫酸钠，超声分散均匀，静置后自上而下分为悬浮层、溶液层、沉淀层3层，通过虹吸除去中间的溶液层，收集余留物；

所述十二烷基硫酸钠的用量以试样液的体积计为0.3～0.7g/L；

(2)在步骤(1)收集的余留物中加入2～3体积倍的无水乙醇，超声后静置，分为两层，通过虹吸除去上层溶液，收集下层物质；

(3)将步骤(2)收集的下层物质置于平底器皿中，加入1～3体积倍的无水乙醇混匀，静置待分为两层后，吸除上层液体，最后自然晾干即分离得到试样液中的亚微米级微塑料。

2.如权利要求1所述亚微米级微塑料的分离方法，其特征在于，步骤(1)中，所述试样液为水环境中采集的水样或者海产品的消解液。

3.如权利要求2所述亚微米级微塑料的分离方法，其特征在于，所述海产品的消解液按如下方法处理得到：

取干燥的海产品，先加入电子级HNO3于45～50℃消解10～20min，之后冷却至室温，再加入分析级H2O2，继续于45～50℃消解10～20min，之后在反应液中加入10～15体积倍的水稀释，得到所述消解液；

所述电子级HNO3的体积用量以干燥的海产品的质量计为16～23mL/g；

所述电子级HNO3与分析级H2O2的体积比为4～8：1。

4.如权利要求3所述亚微米级微塑料的分离方法，其特征在于，所述电子级HNO3与分析级H2O2的体积比为8：1。

5.如权利要求1所述亚微米级微塑料的分离方法，其特征在于，步骤(1)中，所述通过虹吸除去中间的溶液层时，使悬浮层和沉淀层之间余留0.2～0.3cm层高的溶液层。

6.如权利要求1所述亚微米级微塑料的分离方法，其特征在于，步骤(1)中，所述虹吸吸取的中间溶液层静置后，同样自上而下分为3层，继续通过虹吸除去中间层，将余留物与前次收集的合并。

7.如权利要求1所述亚微米级微塑料的分离方法，其特征在于，步骤(2)中，所述虹吸吸取的上层溶液静置后，同样分为两层，继续通过虹吸除去上层溶液，将下层物质与前次收集的合并。
