专利号: 2018101650541
申请人: 林红英
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

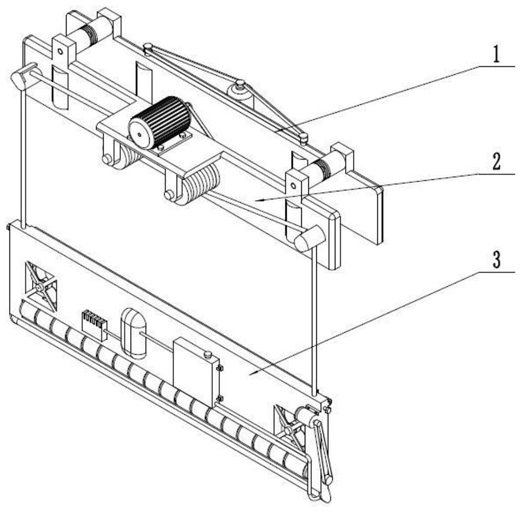

1.一种用于室外墙壁的清洁装置,其特征在于:所述的清洁装置是由横移组件、升降组件和清洗组件组成的,横移组件安装在升降组件的一侧,横移组件的横移主体架有两个通孔,升降组件的支撑轮固定轴穿过横移主体架的通孔固定,横移组件有横移电动机在外侧,升降组件通过金属缆绳插在清洗组件上的两个沉孔里,缆绳固定螺母固定金属缆绳。2.如权利要求1所述的一种用于室外墙壁的清洁装置,其特征在于:所述的横移组件是由横移传动V带、横移传动齿轮一、横移传动轴一、横移驱动轮一、横移主体架、横移电动机固定螺母、横移电动机、横移电动机齿轮、横移驱动轮二、横移传动轴二和横移传动齿轮二组成的,横移传动V带安装在横移传动齿轮一、横移电动机齿轮和横移传动齿轮二上,横移传动齿轮一安装在横移传动轴一上,横移驱动轮一安装在横移传动轴一上,横移传动轴一安装在横移主体架上,横移电动机安装在横移主体架上,横移电动机固定螺母安装在横移电动机上,横移电动机齿轮安装在横移电动机上,横移传动齿轮二安装在横移传动轴二上,横移驱动轮二安装在横移传动轴二上,横移传动轴二安装在横移主体架上。3.如权利要求1所述的一种用于室外墙壁的清洁装置,其特征在于:所述的升降组件是由牵引电动机、牵引电动机固定螺母、升降主体架、缆绳转盘、横移辅助轮、缆绳转盘传动轴、金属缆绳、缆绳卡扣、牵引传动V带、支撑轮、压缩弹簧、缆绳转盘齿轮、牵引电动机齿轮和支撑轮固定轴组成的,牵引电动机安装在升降主体架上,牵引电动机固定螺母安装在升降主体架上,缆绳转盘安装在缆绳转盘传动轴上,横移辅助轮安装在升降主体架上,缆绳转盘传动轴安装在升降主体架上,金属缆绳安装在缆绳转盘上,缆绳卡扣安装在升降主体架上,牵引传动V带安装在缆绳转盘齿轮和牵引电动机齿轮上,支撑轮安装在支撑轮固定轴上,压缩弹簧安装在支撑轮固定轴上,转盘齿轮安装在缆绳转盘传动轴上,牵引电动机齿轮安装在牵引电动机上,支撑轮固定轴安装在升降主体架上。4.如权利要求1所述的一种用于室外墙壁的清洁装置,其特征在于:所述的清洗组件是由清洗组件主体架、缆绳固定螺母、滚刷电动机、推力电动机、滚刷传动平带、清洗剂管、滚刷传动轴、滚刷、喷射水管、空气压缩机、连接管一、空气储存罐、连接管二、清洗剂储存箱、储存箱盖、辅助支撑轮、推力扇叶、滚刷齿轮和条形海绵块组成的,缆绳固定螺母安装在清洗组件主体架上,滚刷电动机安装在清洗组件主体架上,推力电动机安装在清洗组件主体架上,滚刷传动平带安装在滚刷齿轮上,清洗剂管安装在喷射水管和清洗剂储存箱之间,滚刷传动轴安装在清洗组件主体架上,滚刷安装在滚刷传动轴上,喷射水管安装在清洗组件主体架上,空气压缩机安装在清洗组件主体架上,连接管一安装在空气压缩机和空气储存罐之间,空气储存罐安装在清洗组件主体架上,连接管二安装在空气储存罐和清洗剂储存箱之间,清洗剂储存箱安装在清洗组件主体架上,储存箱盖安装在清洗剂储存箱上,辅助支撑轮安装在清洗组件主体架上,推力扇叶安装在推力电动机上,滚刷齿轮安装在滚刷传动轴上,条形海绵块安装在清洗组件主体架上。5.如权利要求1所述的一种用于室外墙壁的清洁装置,其特征在于:所述的横移组件的横移主体架上有两个三角滑块,位于横移驱动轮一和横移驱动轮二的下方;所述的升降组件的升降主体架有两个三角滑块,位于横移辅助轮的下方。6.如权利要求1所述的一种用于室外墙壁的清洁装置,其特征在于:所述的升降组件的移动方向与滚刷的转动方向相反,所述的辅助支撑轮贴在建筑外墙上。
