专利号: 2018101657381
申请人: 温州点点点工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

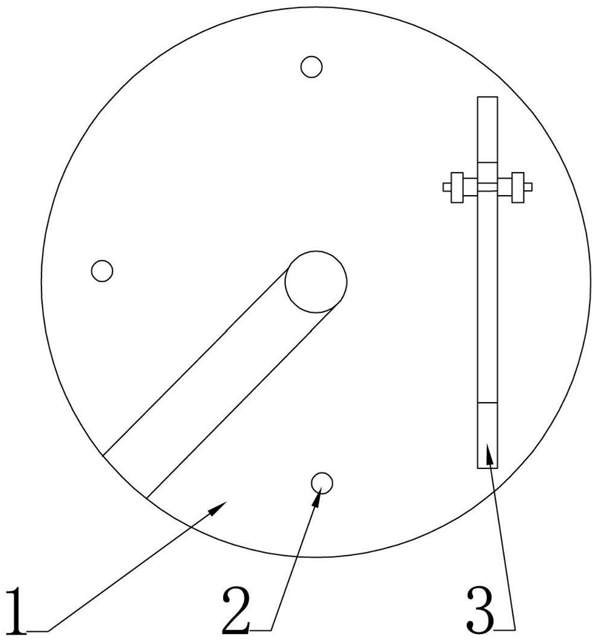

1.一种工业钻床铁屑清除装置,包括钻床(1)、遮挡传感装置(2)和剪断装置(3),其特征在于:

所述的钻床(1)为工业用钻床;

所述的遮挡传感装置(2)为多颗固结于钻床(1)的钻头周围的红外传感器;

所述的剪断装置(3)包括支架(31)、滑块(32)、导向板(33)、切断刀(34)、电机(35)、卷带(36)、回位弹簧(37)和拉动绳(38),该剪断装置(3)设置于钻床(1)的工作台的一侧;所述的支架(31)包括水平滑轨(311)、斜滑轨(312)、滑轨连杆(313)、滑轨支座(314)和电机支座(315);所述的斜滑轨(312)右侧向下倾斜;所述的滑轨连杆(313)为两端分别与水平滑轨(311)和斜滑轨(312)右端连接的竖直杆;所述的滑轨支座(314)为固结于水平滑轨(311)两端下方的呈“八”字形的支架,该滑轨支座(314)的底端设置在钻床(1)的工作台上;所述的电机支座(315)固定在滑轨支座(314)上;

所述的滑块(32)包括滑块侧板(321)和连接杆(322),该滑块(32)共有相同的两个,两个滑块(32)分别与水平滑轨(311)和斜滑轨(312)滑动连接;所述的滑块侧板(321)为两块具有上下两个小孔的矩形板;所述的连接杆(322)为两根连接并穿出两个滑块侧板(321)的小孔的圆柱杆;所述的导向板(33)包括导向板主体(331)、约束槽(332)和固定孔(333);所述的导向板主体(331)呈竖立的长方形;所述的约束槽(332)为位于导向板主体(331)上部的长条形孔洞,约束槽(332)套在上部滑块(32)的连接杆(322)外;所述的固定孔(333)位于导向板主体(331)下部,且固定孔(333)与下部滑块(32)的连接杆(322)配合固定;所述的切断刀(34)为两片分别固定在上方滑块(32)下部和下方滑块(32)上部的刀片;所述的电机(35)为固结于电机支座(315)自由端的带有控制器的电机;所述的卷带(36)包括靠近电机(35)的加速段和远离电机的匀速段,所述加速段具有厚度,匀速段为薄带,匀速段一端与加速段一端连接,该卷带(36)加速段另一端联接在电机(35)的输出轴上;所述的回位弹簧(37)两端分别固结于滑轨支座(314)左端和卷带(36)匀速段另一端;所述的拉动绳(38)两端分别固结于导向板(33)底端和卷带(36)匀速段另一端。

2.根据权利要求1所述的一种工业钻床铁屑清除装置,其特征在于:所述的水平滑轨(311)、斜滑轨(312)和连接杆(322)的表面均经打磨处理,且水平滑轨(311)和斜滑轨(312)均涂覆有润滑粉。

3.根据权利要求1所述的一种工业钻床铁屑清除装置,其特征在于:所述的斜滑轨(312)的斜度为三十度。

4.根据权利要求1所述的一种工业钻床铁屑清除装置,其特征在于:所述的约束槽(332)的宽度比连接杆(322)的直径大两毫米。

5.根据权利要求1所述的一种工业钻床铁屑清除装置,其特征在于:所述的固定孔(333)与连接杆(322)过盈配合。

6.根据权利要求1所述的一种工业钻床铁屑清除装置,其特征在于:所述的卷带(36)为柔韧带。
