专利号: 2018101676715
申请人: 重庆补贴猫电子商务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

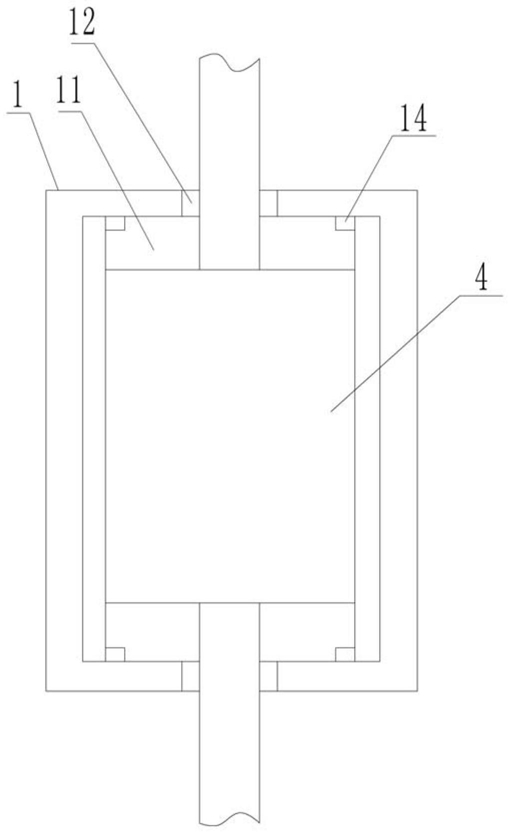

1.笔记本电脑电源适配器用冷却盒,包括冷却盒本体,其特征在于,所述冷却盒本体的上表面为用于放入电源适配器的入口,冷却盒本体的一对侧面上均设有U形槽;冷却盒本体的另一对侧面内均设有用于放置冷却液的冷却液腔,冷却液腔内滑动连接有活塞板,活塞板与冷却液腔的腔壁之间设有弹性复位件;冷却盒本体的内底面上设有用于对活塞板进行限位的限位凸块;冷却液腔靠近入口的腔壁上设有用于对活塞板进行限位的条形凸起;冷却盒本体的内底面内设有挤压腔,且挤压腔与冷却液腔之间设有连通管;冷却盒本体的内底面上设有多个与挤压腔连通的通孔,所述通孔内设有弹性层,冷却液进入通孔后,弹性层可在冷却液作用下向上鼓起与电源适配器接触,且鼓起后的弹性层的表面高于冷却盒本体的内底面。

2.根据权利要求1所述的笔记本电脑电源适配器用冷却盒,其特征在于,所述冷却盒本体的内底面内还设有复冷腔,复冷腔的周向设有制冷片;复冷腔内设有软质水囊,软质水囊上设有用于向所述挤压腔内通入液体的通液管;复冷腔远离通液管的一侧内设有用于挤压软质水囊的挤压板,挤压板上设有推杆,且推杆的一端伸出冷却盒本体;复冷腔与挤压腔之间还设有连通孔,连通孔内设有空心的圆锥形橡胶套,且圆锥形橡胶套的尖端朝向复冷腔,圆锥形橡胶套的尖端部设有可被挤压腔内的冷却液挤压而打开的通水孔;圆锥形橡胶套的尖端部与软质水囊之间设有软管。

3.根据权利要求2所述的笔记本电脑电源适配器用冷却盒,其特征在于,所述弹性复位件为弹簧。

4.根据权利要求1所述的笔记本电脑电源适配器用冷却盒,其特征在于,所述弹性层为橡胶层。

5.根据权利要求4所述的笔记本电脑电源适配器用冷却盒,其特征在于,所述弹性层为朝着冷却盒本体上表面的方向向上拱起的弧形。

6.根据权利要求2所述的笔记本电脑电源适配器用冷却盒的使用方法,其特征在于,使用步骤如下:

步骤一、初冷却:将电源适配器两端的输入线和输出线分别与冷却盒本体上的U形槽对准;然后将电源适配器倾斜放入到冷却盒本体内,电源适配器的两侧分别挤压冷却盒本体两侧的活塞板;活塞板挤压冷却液腔内的冷却液,冷却液通过连通管进入到挤压腔内,并涌入通孔内,使得弹性层向上鼓起与电源适配器接触,且鼓起后的弹性层的表面高于冷却盒本体的内底面;

步骤二、再冷却:每隔20~30分钟,向下按压电源适配器;挤压腔内的冷却液将通水孔胀开,并进入到软质水囊内;制冷片对软质水囊内的冷却液进行降温;然后推动推杆,推杆推动挤压板,挤压板对软质水囊进行挤压,软质水囊内的冷却液通过通液管进入到挤压腔内,进而再次进入到通孔内,使得弹性层向上鼓起与电源适配器接触。
