专利号: 201810170144X
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

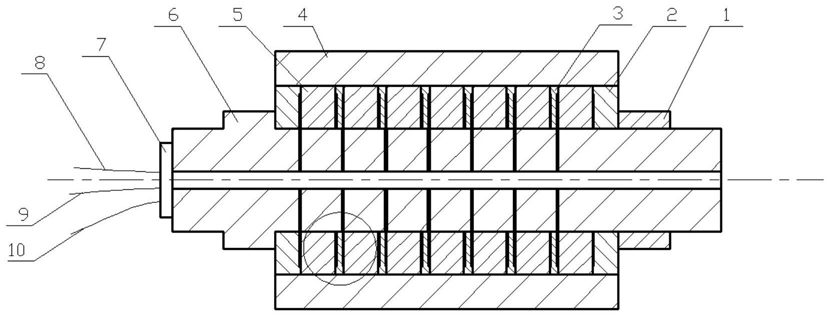

1.一种分段柔性辊凸度调控轧辊,其特征在于:圆柱形辊芯内设轴向中心通孔,辊芯外一侧设有环形凸台,另一侧设有外螺纹,在辊芯非凸台上设有一个或若干并列的圆环形电磁棒,其上设有若干规则排布的轴向通孔,这些形似“蜂窝”的通孔内有一束导线穿过,绕线方式先由径向最内圈绕至最外圈后逐圈绕线,最后再次从最内圈绕出经过辊芯上的径向通孔进入辊芯中心通孔,再从辊芯设凸台一端的端顶引出,每束导线两端单独通过滑环与电源相连同时独立反馈信号,另在每个电磁棒内周面设有凹槽,其内置有温度传感器,与其相连的导线经输出线路与滑环相连并通过滑环传递给温度控制模块,在两个电磁棒之间均设有绝缘支承环,绝缘支承环的两个端面均设有凹槽,在两端的电磁棒外侧各设一个轴套端盖,其中与辊芯凸台相邻的轴套端盖由轴肩定位,另一个轴套端盖通过内环上的螺纹与辊芯上的外螺纹连接并定位,两轴套端盖与电磁棒相邻的端面设有凹槽,所述电磁棒、绝缘支撑环及轴承端盖外径相等,在它们的外周面设有圆筒形辊套,在辊芯设凸台一端的端顶设有滑环,其转子部分与辊芯相连,定子部分与电源、温度控制模块相连。

2.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:在轴套端盖外设有与辊芯螺纹连接的轧辊端套。

3.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:电磁棒内环面与辊芯采用热装并保持过盈装配。

4.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:绝缘支承环内环面与辊芯采用热装并保持过盈装配。

5.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:轴套端盖与辊芯采用过渡连接。

6.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:电磁棒、绝缘支撑环及轴承端盖它们与圆筒形辊套采用热装并保持过盈装配。

7.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:辊芯采用锻钢或铸钢材料。

8.根据权利要求1所述的分段柔性辊凸度调控轧辊,其特征在于:电磁棒外表面镀有隔热材料层。
