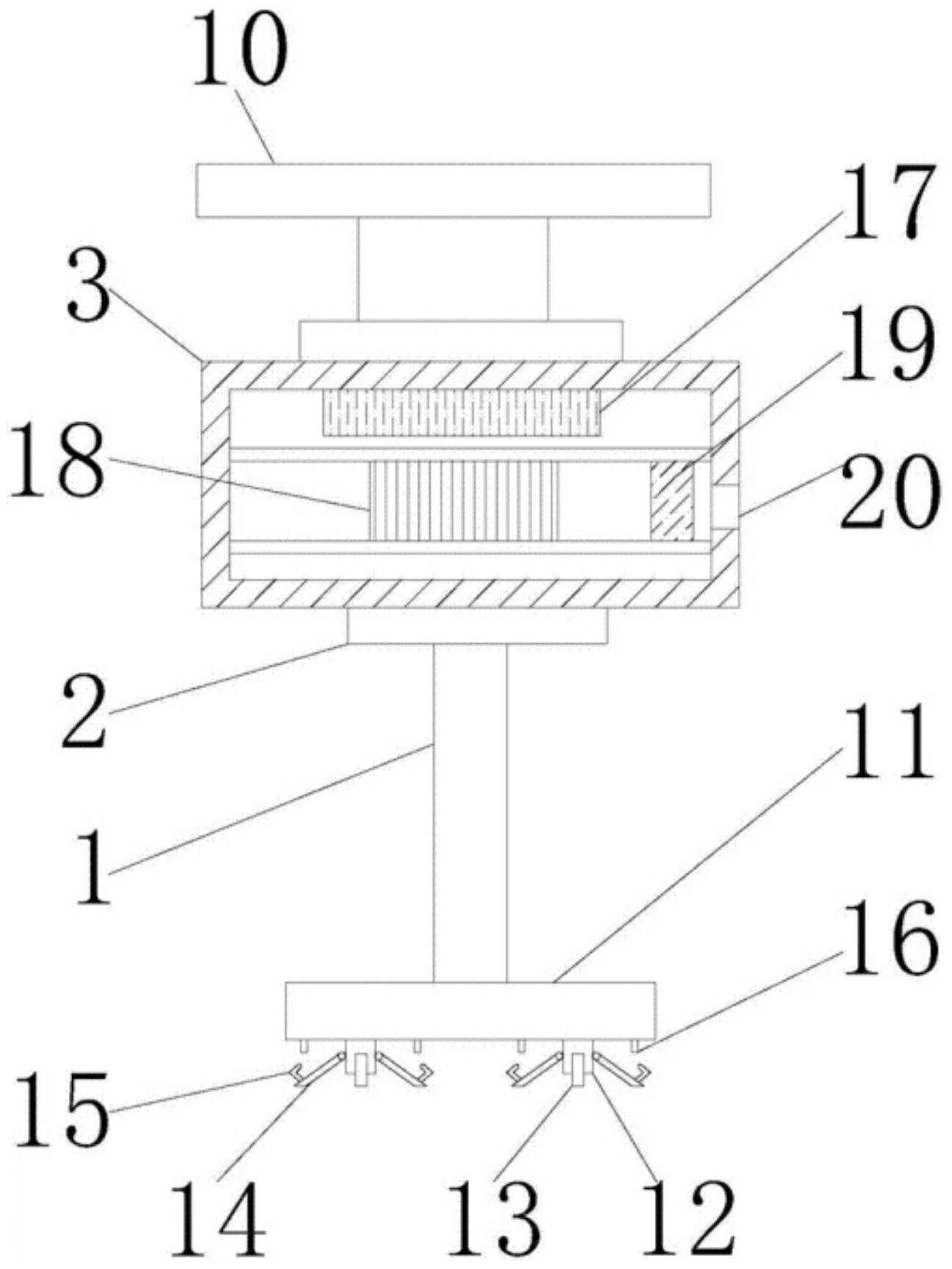

1.一种适合夜间使用的安全警示牌，包括支撑杆，其特征在于：所述支撑杆的顶部固定连接有支撑板，所述支撑板的顶部固定连接有提示牌；

所述提示牌的正面固定连接有显示器，所述提示牌的正面且位于显示器的底部固定连接有扬声器，所述提示牌正面顶部的右侧从左至右依次固定连接有光敏传感器和分贝感应器，所述提示牌的顶部活动连接有太阳能电池板，所述支撑杆的底部固定连接有底座，所述提示牌内腔的顶部固定连接有电源块，所述提示牌的内腔且位于电源块的底部固定连接有单片机，所述提示牌的内腔且位于单片机的右侧固定连接有内存条；

所述太阳能电池板的输出端与电源块的输入端单向电性连接，所述电源块的输出端与单片机的输入端单向电性连接，所述光敏传感器和分贝感应器的输出端均与单片机的输入端单向电性连接，所述内存条的输出端与单片机的输入端单向电性连接，所述单片机的输出端分别与显示器和扬声器的输入端单向电性连接；

所述太阳能电池板为一种染料敏化太阳能电池，包括光阳极、对电极和电解液，其中，所述光阳极包括Zn片基底、设于Zn片基底表面的ZnO纳米线薄膜、以及设于ZnO纳米线薄膜之上的TiO2复合薄膜。

2.根据权利要求1所述的安全警示牌，其特征在于，所述ZnO纳米线薄膜中，ZnO纳米线的直径为120-150nm，ZnO纳米线的长度为15μm。

3.根据权利要求2所述的安全警示牌，其特征在于，所述ZnO纳米线薄膜中，ZnO纳米线密度为5.6×108根/m2。

4.根据权利要求1所述的安全警示牌，其特征在于，所述TiO2复合薄膜中包括TiO2纳米颗粒和NiFe2O4纳米粒子，具体为，将TiO2纳米颗粒与NiFe2O4纳米粒子混合制备成复合浆料，然后采用旋涂法将复合浆料涂覆在ZnO纳米线薄膜表面。

5.根据权利要求4所述的安全警示牌，其特征在于，所述TiO2纳米颗粒和NiFe2O4纳米粒子的质量比为10:13。

6.根据权利要求5所述的安全警示牌，其特征在于，所述TiO2复合薄膜厚度优选为35μm；

所述TiO2纳米颗粒粒径为40nm，所述NiFe2O4纳米粒子的直径为40nm。

7.根据权利要求1-6中任一项所述的安全警示牌，其特征在于，所述染料敏化太阳能电池中光阳极的制备步骤：步骤1、清洗Zn片

对Zn片进行裁剪、清洗；

步骤2、采用水热法在Zn片表面生长ZnO纳米线薄膜

1、配置混合溶液，其中，混合溶液中含有0.04mol醋酸锌、0.06mol乙二醇胺和100ml无水乙醇，将混合溶液在室温下磁力搅拌30min，后将混合溶液放入70℃的油浴锅中，磁力搅拌12h，得到ZnO种子层溶液；然后将Zn片缓慢浸入ZnO种子层溶液中，静置20s，缓慢拉出，保持提拉速度为0.05cm/s，将提拉出的Zn片放置在60℃的烘箱中烘干，然后将Zn片放入马弗炉中高温450℃退火2h，其中，马弗炉升高温度到450℃的升温时间为60min，使得Zn片表面覆有一层ZnO种子层；

2、配置含有40mmol Zn(NO3)2·6H2O、40mmol六次甲基四胺和40mmol去离子水的混合溶液，然后向混合溶液中加入1ml的氨水，氨水质量浓度为30.48％，搅拌3h后，将混合溶液转移至高压釜内胆中；

3、然后将上述覆有ZnO种子层的Zn片浸入高压釜内胆的混合溶液中，密封后，将高压釜置于90℃环境中，反应28h，反应完成后自然冷却降温，取出Zn片，用去例子水清洗3次，得到生长有ZnO纳米线薄膜的Zn片；

步骤3、制备NiFe2O4纳米粒子

称取10g聚乙二醇和7g十二烷基苯磺酸铵溶于20ml蒸馏水中，然后加入2mol的Fe(NO3)3·9H2O、1mol的Ni(NO3)2·6H2O，用尿素调节pH值为11.5，搅拌均匀，将混合液转入高压釜中，在270℃下反应20h，然后自然冷却，经固液分离、洗涤、干燥后，将固体物质在

400min升温到870℃下煅烧10h，得到NiFe2O4纳米粒子；

步骤4、制备光阳极

取TiO2纳米颗粒、NiFe2O4纳米粒子，混合均匀，形成复合浆料，然后采用旋涂法将复合浆料涂覆在生长有ZnO纳米线薄膜的Zn片表面，将Zn片放入马弗炉中，在170℃下退火2h，反复旋涂几次，使得复合浆料层厚度为35μm，然后将Zn片放入马弗炉中，460℃煅烧20min、510℃煅烧2h，形成TiO2复合薄膜，然后，将Zn片浸入到0.05mM染料N-719的乙腈和叔丁醇混合溶液中，乙腈和叔丁醇体积比为1:1，停留24h，取出后晾干，得到所述的光阳极。

8.根据权利要求1所述的安全警示牌，其特征在于，所述太阳能电池板为一种染料敏化太阳能电池，包括光阳极、对电极和电解液，其中，所述光阳极包括Zn片基底、设于Zn片基底表面的ZnO/CuxO杂化核壳结构纳米线薄膜、以及设于纳米线薄膜之上的TiO2复合薄膜。

9.根据权利要求8所述的安全警示牌，其特征在于，所述ZnO/CuxO杂化核壳结构纳米线薄膜的制备过程为：配置醋酸铜的乙醇溶液30ml，使得醋酸铜浓度为0.13mol/L，然后向其中加入10ml的超纯水，搅拌均匀，再将生长有ZnO纳米线薄膜的Zn片放入，加入2ml的

25wt.％氨水，之后将该混合溶液置于聚四氟乙烯反应釜中，在180℃下保温20h，自然冷却后，将Zn片取出，用无水乙醇洗涤5次，干燥后，在600℃下煅烧1h，得到ZnO/CuxO杂化核壳结构纳米线薄膜。

10.根据权利要求1所述的安全警示牌，其特征在于，所述提示牌的正面且位于显示器的两侧均固定连接有文字提示板，所述文字提示板的表面设置有荧光涂层；所述显示器为一种LED显示屏，所述显示器的表面活动连接有玻璃框，所述提示牌的右侧开设有数据传输口；所述底座底部的两侧均固定连接有底柱，所述底柱的底部活动连接有滑轮；所述底柱两侧的底部均活动连接有稳定杆，所述稳定杆的底部固定连接有挂扣，所述底座的底部且位于底柱的两侧均开设有挂槽。
