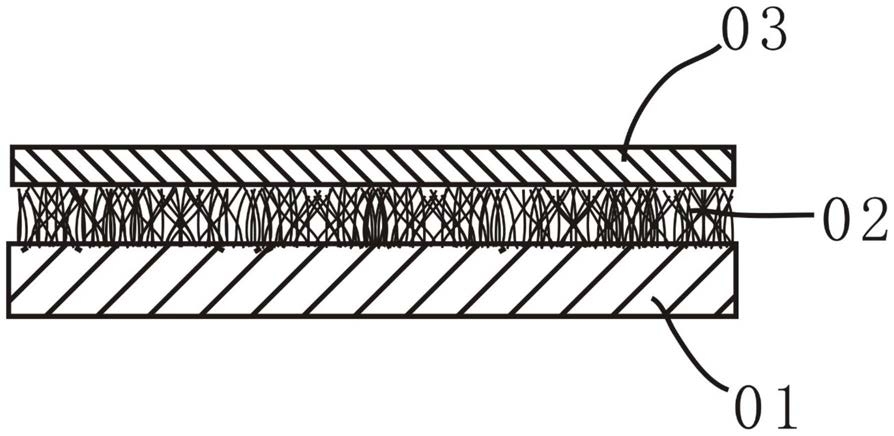

1.一种基于优化光阳极的染料敏化太阳能电池，包括光阳极、对电极和电解液，其特征在于，所述光阳极包括Ti片基底、设于Ti片基底表面的TiO2/CuxO杂化纳米管薄膜、以及设于纳米管薄膜表面的TiO2复合薄膜；所述TiO2复合薄膜中包括TiO2纳米颗粒和In2O3/Au纳米颗粒，具体为，将TiO2纳米颗粒与In2O3/Au纳米颗粒混合制备成复合浆料，然后采用旋涂法将复合浆料涂覆在TiO2/CuxO杂化纳米管薄膜表面；所述In2O3/Au纳米颗粒表现为核壳结构，In2O3纳米颗粒为核结构，Au为壳结构；In2O3/Au纳米颗粒的粒径为20-30nm；

所述染料敏化太阳能电池中光阳极的制备步骤：

步骤1、清洗Ti片

对Ti片进行裁剪、清洗；

步骤2、阳极氧化法生长TiO2纳米管薄膜

采用阳极氧化法在电化学反应池中制备TiO2纳米管薄膜，工作电极为Ti片，Ti片的纯度为99.5％以上，对电极为铂片，整个阳极氧化过程在氟化铵含量为0.25wt.％的乙二醇与去例子水的混合溶液中进行，其中，乙二醇和去离子水的体积比为98:2；反应在60V电压下进行30min，反应结束后，在Ti片表面得到TiO2纳米管薄膜；

步骤3、制备TiO2/CuxO杂化纳米管薄膜

配置醋酸铜的乙醇溶液30ml，使得醋酸铜浓度为0.13mol/L，然后向其中加入10ml的超纯水，搅拌均匀，再将生长有TiO2纳米管薄膜的Ti片放入，加入2ml的25wt.％氨水，之后将该混合溶液置于聚四氟乙烯反应釜中，在180℃下保温20h，自然冷却后，将Ti片取出，用无水乙醇洗涤5次，干燥后，在600℃下煅烧1h，得到TiO2/CuxO杂化纳米管薄膜；

步骤4、制备In2O3纳米颗粒

将0.19g的水合硝酸铟固体粉末溶解于20ml的DMF中，在80℃下搅拌20min，然后加入

0.6g的尿素，继续搅拌至溶液澄清，将其置于100℃下加热24h，待反应结束后，自然冷却至室温，分别用去离子水和乙醇洗涤、离心，反复清洗多次，将离心产物在70℃下干燥2h，然后再500℃下退火2h，得到In2O3纳米颗粒，其中升温速度为1℃/min；

步骤5、制备In2O3/Au纳米颗粒

取190ml超纯水，在剧烈搅拌下，加入10ml的氯金酸溶液，氯金酸溶液浓度为5mmol/L，然后按照Au/In2O3的质量比为7％，加入上述的In2O3纳米颗粒，室温下搅拌10h后，离心收集沉淀并在室温下干燥；

将干燥好的产物分散在30ml超纯水中，然后加入0.13g的氟化铵，搅拌1h，再加入0.15g的聚乙烯吡咯烷酮，继续搅拌1h后转入聚四氟乙烯反应釜中，在110℃下保温4h进行反应，反应完成后，将所得溶液注入到165ml的混合溶液中，其中，混合溶液包括5ml的10mmol/L的柠檬酸铵溶液、3ml的10mmol/L的硼氢化钠溶液和157ml的超纯水，90℃下搅拌12h，反应完成后，将所得沉淀物用1mmol/L的NaOH溶液和超纯水离心洗涤，然后以2℃/min的升温速度在390℃下退火2h，自然降温后得到In2O3/Au纳米颗粒；

步骤6、制备光阳极

取TiO2纳米颗粒、In2O3/Au纳米颗粒，混合均匀，形成复合浆料，然后采用旋涂法将复合浆料涂覆在生长有TiO2/CuxO杂化纳米管薄膜的Ti片表面，将Ti片放入马弗炉中，在170℃下退火2h，反复旋涂几次，使得复合浆料层厚度为50μm，然后将Ti片放入马弗炉中，460℃煅烧

20min然后再510℃煅烧2h，形成TiO2复合薄膜，然后，将Ti片吸附染料后，得到所述的光阳极。

2.根据权利要求1所述的一种基于优化光阳极的染料敏化太阳能电池，其特征在于，所述TiO2纳米颗粒粒径为20nm。

3.根据权利要求1所述的一种基于优化光阳极的染料敏化太阳能电池，其特征在于，TiO2复合薄膜中，所述TiO2纳米颗粒和所述In2O3/Au纳米颗粒的质量比为2:3。

4.根据权利要求1所述的一种基于优化光阳极的染料敏化太阳能电池，其特征在于，所述TiO2复合薄膜厚度为50μm。

5.根据权利要求1所述的一种基于优化光阳极的染料敏化太阳能电池，其特征在于，TiO2/CuxO杂化纳米管薄膜中，所述TiO2/CuxO杂化纳米管管径为150nm，长度为4μm。

6.根据权利要求5所述的一种基于优化光阳极的染料敏化太阳能电池，其特征在于，TiO2/CuxO杂化纳米管薄膜中，所述纳米管密度为3.9×107根/m2。
