1.一种电力机车频率耦合阻抗测量方法,其特征在于,根据电力机车电压电流频率耦合关系 进行测量,其中 为电力机车的频率耦合阻抗,Ut(jω)为角频率ω下的机车端口电压相量,It(jω)为角频率ω下的机车端口电流相量,ej2θUt*(jω)为角频率ω下的机车端口耦合电压相量,ej2θIt*(jω)为角频率ω下的机车端口耦合电流相量;
包括,

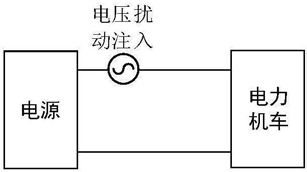

第一次扰动注入:向电力机车注入角频率为ω的电压或电流扰动,采集该频率下的Ut1(jω)、It1(jω)、ej2θUt1*(jω)和ej2θIt1*(jω),得到第一电力机车电压电流频率耦合关系第二次扰动注入:向电力机车注入相同角频率ω且与第一次注入的相量线性无关的电压或电流扰动,采集相应频率下的Ut2(jω)、It2(jω)、ej2θUt2*(jω)和ej2θIt2*(jω),得到第二电力机车电压电流频率耦合关系结合第一、第二电力机车电压电流频率耦合关系,得到
则角频率ω下的电力机车频率耦合阻抗
为
2.如权利要求1所述的一种电力机车频率耦合阻抗测量方法,其特征在于,还包括,采用扫频法改变每一轮注入的电压或电流扰动的角频率ω,得到宽频域下的电力机车频率耦合阻抗。
