专利号: 2018101771118
申请人: 长乐智睿恒创节能科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

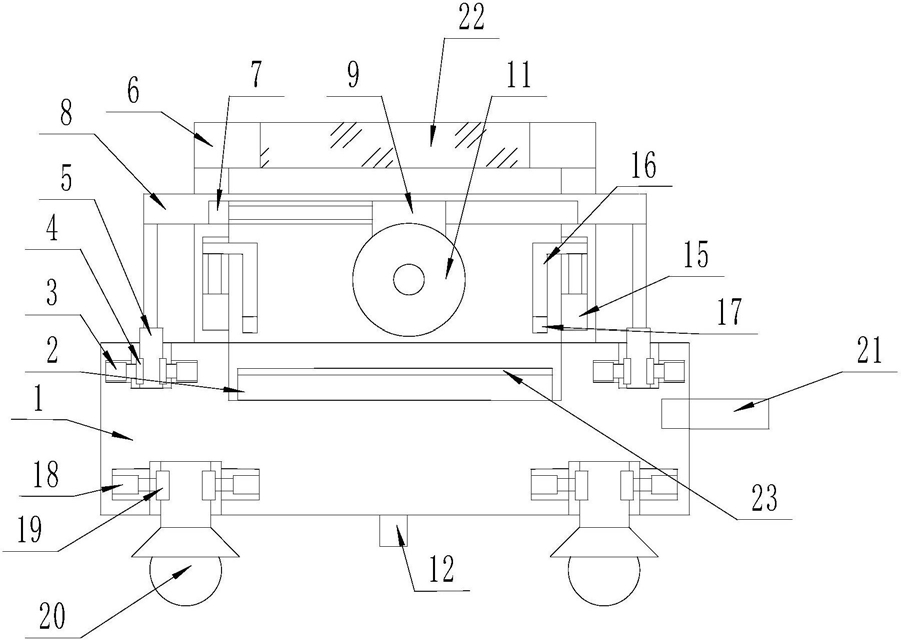

1.一种建筑用板材切断装置,包括底座(1),其特征在于,所述底座(1)上表面中心处加工条形豁槽,所述条形豁槽内嵌装传送带(2),所述底座(1)上表面且位于传送带(2)两侧均加工一号圆形凹槽,每个所述一号圆形凹槽内两侧圆周面上均加工二号圆形凹槽,每个所述二号圆形凹槽内嵌装伸缩端为水平的一号电控伸缩杆(3),每个所述一号电控伸缩杆(3)伸缩端侧表面均设有半圆形卡板(4),每个所述一号圆形凹槽内嵌装伸缩端向上的一号直线电机(5),所述底座(1)上表面且位于一对一号直线电机(5)中间处设有门型框架(6),所述门型框架(6)两侧表面均加工矩形豁槽,一对所述一号直线电机(5)伸缩端上表面设有矩形板(8),所述矩形板(8)下表面加工条形滑道,所述条形滑道内侧表面设有旋转端为水平的二号直线电机(7),所述二号直线电机(7)伸缩端侧表面设有滑块(9),所述滑块(9)下表面设有旋转端为水平的一号旋转电机(10),所述一号旋转电机(10)旋转端上套有圆形锯片切割刀(11),一中心转轴贯穿圆形锯片切割刀的锯片的两端,在中心转轴轴套两端分别连接有第一和第二L型连杆,其中第一和第二L型连杆的短边连接到轴套上,两L型连杆的长边分别连接到第三和第四连杆,在第三和第四连杆下表面分别设置有三个并排的滚轮,并排设置的三个滚轮中的每一个滚轮分别在与第三和第四连杆长度方向垂直面内可以摆动一定角度,其中并排设置的三个滚轮中的中间滚轮的摆动角度大于其余两个滚轮,在切割刀下方的靠近传送带的末端设置有Y型液压升降支架,在Y型支架顶部设置有双排支撑滚轮,其中该支撑滚轮的顶部与板材接触,并在切割的过程中该Y型支架通过液压动力慢慢升起,切割完毕后下降到原位置;所述门型框架(6)内两侧表面均加工滑道二号,每个所述滑道二号内下表面设有伸缩端向上的三号直线电机(15),每个所述三号直线电机(15)伸缩端上表面设有L形压板(16),每个所述L形压板(16)下表面设有防护层(17),防护层底部为具有微型圆弧弧度状的弹性材质;所述底座(1)下表面设有电接口(12),所述底座(1)前表面设有电容触摸屏(13)和按钮组(14),所述电接口(12)、电容触摸屏(13)和按钮组(14)的输出与控制器的输入相连,所述控制器的输入与一号直线电机(5)、二号直线电机(7)、传送带(2)、一号电控伸缩杆(3)和一号旋转电机(10)的输入相连。

2.根据权利要求1所述的一种建筑用板材切割装置,其特征在于,所述底座(1)下表面加工两对三号圆形凹槽,每个所述三号圆形凹槽内两侧圆周面均加工一对四号圆形凹槽,每个所述四号圆形凹槽内嵌装伸缩端为水平的二号电控伸缩杆(18),每个所述二号电控伸缩杆(18)伸缩端侧表面均设有半圆形夹板(19),每个所述三号圆形凹槽内嵌装万向轮(20)。

3.根据权利要求1所述的一种建筑用板材切割装置,其特征在于,所述底座(1)右侧表面加工一对五号圆形凹槽,每个所述五号圆形凹槽内嵌装N形把手(21)。

4.根据权利要求1所述的一种建筑用板材切断装置,其特征在于,所述门型框架(6)上表面中心处加工圆形观察口,所述圆形观察口内嵌装玻璃(22)。

5.根据权利要求1所述的一种建筑用板材切断装置,其特征在于,所述传送带(2)上表面设有防护层二号(23)。

6.根据权利要求1所述的一种建筑用板材切断装置,其特征在于,所述万向轮(20)为橡胶材质,轮体圆周面带有防滑纹路。
