1.一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，该爆炸焊接方法包括装水的专用爆炸水槽、专用乳化炸药、雷管、锆基金属玻璃板、轻质金属板、砧板和起爆器，具体包括如下步骤：(1)焊接材料的加工处理，将待焊的锆基金属玻璃板和轻质金属板尺寸进行加工，加工后的轻质金属板的长度大于锆基金属玻璃板的长度；轻质金属板的厚度大于锆基金属玻璃板厚度的1～5倍；再进行表面处理，除去氧化物、油污等，以保证焊接界面的清洁，有利于爆炸焊接的实现，防止在焊接的固结件中产生夹杂、不结合区；

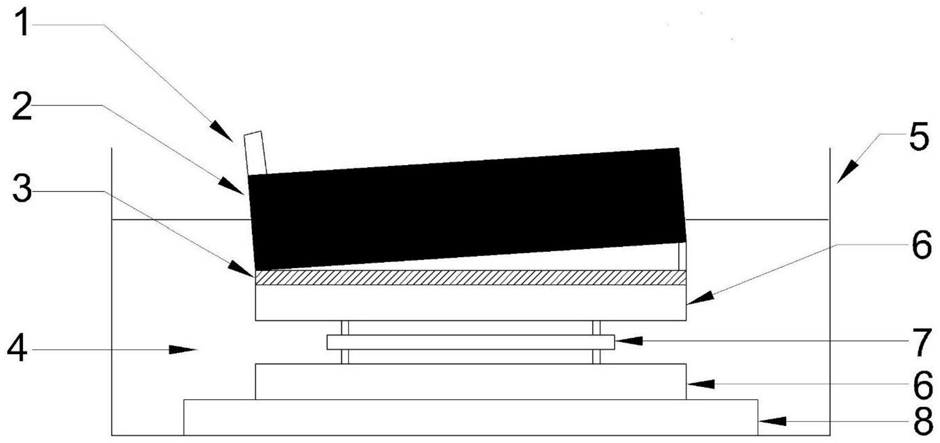

(2)试验装置安装，本发明采用水下爆炸焊接的方式，以水作为传播介质，试验在专用的爆炸水槽中进行，爆炸水槽可循环使用；将清洁后的轻质金属板、锆基金属玻璃板用支架和防水粘结剂平行固定，具体为将锆基金属玻璃板置于两块轻质金属板之间，用支架和粘结剂以平行方式固定，在上层轻质金属板上铺设一层防护材料层以起到保护轻质金属板的作用，然后用防水胶布密封得待复合板；将砧板和密封好的待复合板放入水中；在轻质金属板的上方布置专用专用乳化炸药及雷管，专用乳化炸药采用倾斜布置放置，具体为一端用支架和防水胶支撑；雷管放置在炸药未支撑的端部，保持水位线在雷管与炸药之间，将雷管接入远处起爆器。

2.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述轻质金属板为相对密度较小的金属材质制成，包括铝、镁、钛、铍、铝合金、钛合金、镁合金材质。

3.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述爆炸焊接方法采用雷管起爆专用乳化炸药的方式实现水下爆炸。

4.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述轻质金属板分别为基板和飞板，锆基金属玻璃板为中间板。

5.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述专用乳化炸药采用倾斜布置放置，专用乳化炸药的倾斜角度为3～5°。

6.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述的爆炸焊接方法采用水下爆炸焊接的方式，以水作为传播介质，传递爆炸产生的爆轰波，实现锆基金属玻璃板与轻质金属板的焊接。

7.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述的专用乳化炸药密度为0.4～1.3g/cm3，专用乳化炸药爆速为2200～3300m/s，专用乳化炸药高度为5～50mm。

8.根据权利要求1所述的一种锆基金属玻璃与轻质金属板的爆炸焊接方法，其特征在于，所述的防护材料层为塑料胶皮层。
