1.一种三维立体纤维膜的制备方法，其特征在于，其包括以下步骤：

S1，提供一接收电极，所述接收电极由低熔点金属制成，且具有三维立体结构；

S2，将聚合物溶解于易挥发溶剂中形成纺丝液；

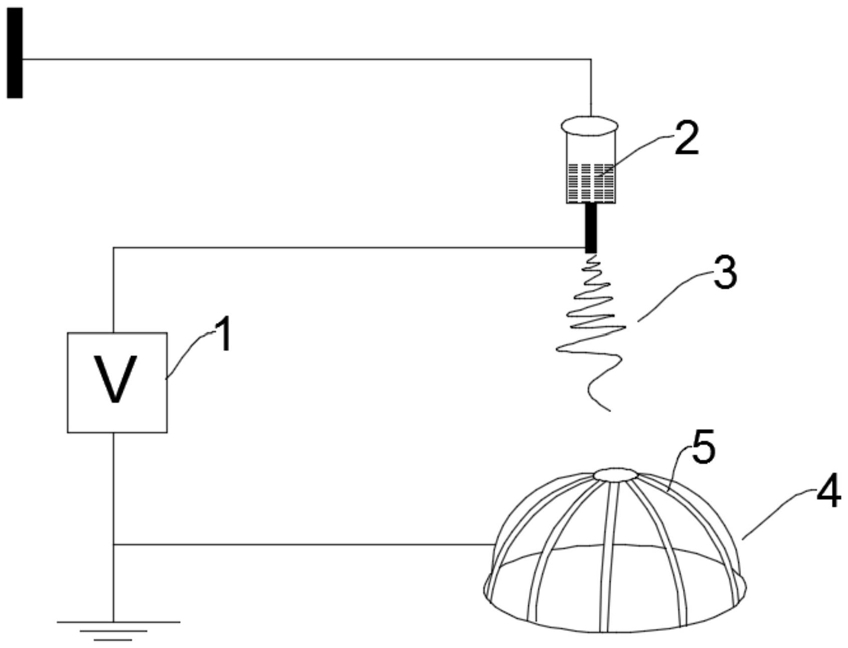

S3，在发射电极上施加正电压，所述接收电极接地或施加负电压，进行静电纺丝，使所述纺丝液形成纳米纤维附着在所述接收电极上，纺丝温度低于所述低熔点金属的熔点；

S4，纺丝结束后，加热附着有纳米纤维的所述接收电极，使所述接收电极熔化，分离得到三维立体纤维膜；

其中，所述低熔点金属的熔点低于所述聚合物的热变形温度。

2.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，所述低熔点金属选自镓、铟、锡、铋、铅、镓合金、铟合金、锡合金、铋合金、铅合金中的一种或多种。

3.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，所述聚合物选自聚偏氟乙烯、聚甲基丙烯酸甲酯、聚乙烯醇、聚氨酯、聚己内酯中的一种或多种。

4.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，纳米纤维制备方法可采用近场直写或远场电纺，发射电极可为单针头或双针头形式，并通过引入辅助电极控制三维立体纤维结构的微观形貌或者表面纹理。

5.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，低熔点金属选用镓锌合金，熔点为25～50℃，所述聚合物选用聚偏氟乙烯，热变形温度为100～200℃。

6.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，静电纺丝前，在所述接收电极的表面覆盖牺牲层，所述牺牲层为聚合物薄膜。

7.根据权利要求6所述的三维立体纤维膜的制备方法，其特征在于，在所述接收电极的表面涂覆PEO溶液以形成所述牺牲层。

8.根据权利要求6所述的三维立体纤维膜的制备方法，其特征在于，步骤S4中，先加热至使所述接收电极熔化的第一温度，分离得到纳米纤维膜后，将所述纳米纤维膜降低至使所述接收电极固化的第二温度，置于用于溶解所述牺牲层的溶剂中，以去除所述纳米纤维膜上残留的低熔点金属。

9.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，步骤S3中，在所述发射电极施加1～10kV的正电压，在所述接收电极施加0kV～-10kV的负电压，发射电极与接收电极间距离0～10cm。

10.根据权利要求1所述的三维立体纤维膜的制备方法，其特征在于，将液态状的低熔点金属置于模具中，在低于0℃的条件下固化成型，得到具有三维立体结构的所述接收电极。
