专利号: 201810178023X
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

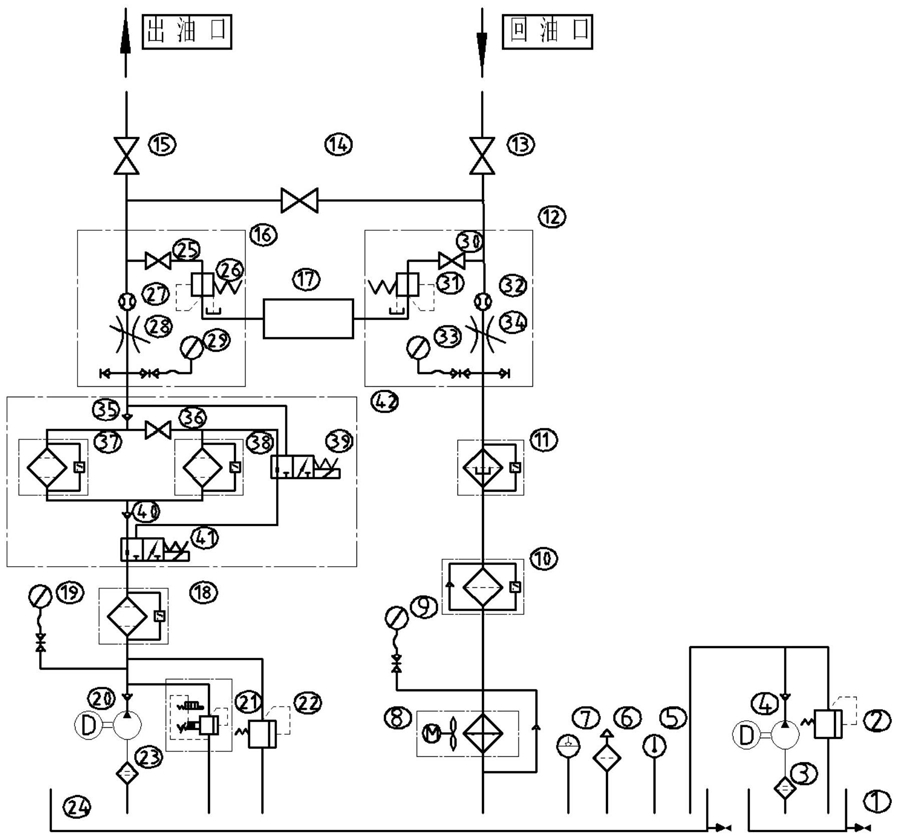

1.一种多功能液压清洗过滤车,包括车体,其特征在于:还包括设置在车体内的回油接头、回油检测口、磁性过滤器、出油接头、出油检测口、可调过滤精度回路、精过滤器、出油过滤油泵、补油接头、储油箱油泵和检测装置;所述的回油接头依次经回油截止阀、回油检测口、磁性过滤器、粗过滤器和散热器与主油箱连接;所述的出油接头依次经出油截止阀、出油检测口、可调过滤精度回路、精过滤器、出油过滤油泵和主油箱吸油过滤器与主油箱连接;所述回油截止阀的出口和出油截止阀的入口之间设置截止阀一;所述的回油检测口和出油检测口均由一个取样截止阀、一个减压阀、一个流量计、一个节流阀和一个压力表组成,压力表依次经节流阀、流量计、取样截止阀和减压阀连接检测装置的检测箱;所有压力表和流量计的检测数据均输出至检测装置的处理器;回油检测口的流量计入口接回油截止阀,回油检测口的压力表出口接磁性过滤器;出油检测口的流量计出口接出油截止阀;所述的可调过滤精度回路由特精过滤器一、特精过滤器二、两位三通换向阀一、两位三通换向阀二、截止阀二、单向阀一和单向阀二组成;两位三通换向阀一的入口接精过滤器的出口,两位三通换向阀一的两个出口分别接两位三通换向阀二的入口和单向阀二的入口;两位三通换向阀二的两个出口分别接特精过滤器二的一端和单向阀一的出口,且特精过滤器二接两位三通换向阀二出口的那端经截止阀二与特精过滤器一的一端及单向阀一的入口连接;特精过滤器一的另一端接特精过滤器二的另一端及单向阀二的出口;单向阀一的出口接出油检测口的压力表;储油箱依次经储油箱吸油过滤器、储油箱油泵和补油接头连接主油箱。

2.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述散热器的入口与粗过滤器的出口之间设有压力表,散热器的入口与出口之间设有单向阀三,出油过滤油泵的出口与精过滤器的入口之间设有压力表和单向阀四,储油箱油泵的出口处设有单向阀五;所有压力表均为电子式,压力表的检测数据输出至检测装置的处理器。

3.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述的主油箱底部采用圆锥形并且设有卸油口;所述的主油箱上设有液位计、温度计和空气滤清器;所述温度计、流量计和液位计均为电子式,并且温度计和液位计的检测数据均输出至检测装置的处理器。

4.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述的出油过滤油泵由出油过滤油泵电机组控制,储油箱油泵由储油箱油泵电机组控制。

5.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述出油过滤油泵的出口处经安全阀及先导式溢流阀接主油箱;储油箱油泵的出口处经储油箱溢流阀接储油箱。

6.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述的检测装置包括检测箱、冲洗装置、激光粒子检测仪、湿度传感器、处理器、键盘和显示器;激光粒子检测仪和湿度传感器的测头均设置在检测箱内;冲洗装置通有石油醚;激光粒子检测仪检测油液中的颗粒物数量,湿度传感器检测油液的相对湿度,激光粒子检测仪和湿度传感器均将数据传给处理器;键盘和显示器均连接处理器。

7.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述主油箱吸油过滤器和储油箱吸油过滤器的过滤精度均为80μm;所述磁性过滤器的过滤精度为60μm;所述粗过滤器的过滤精度为20μm;所述精过滤器的过滤精度为10μm;所述两个特精过滤器的过滤精度为3μm;磁性过滤器、粗过滤器、精过滤器和两个特精过滤器都装有压力传感器和预警装置。

8.根据权利要求1所述的一种多功能液压清洗过滤车,其特征在于:所述精过滤器和两个特精过滤器均为高压过滤器。
