专利号: 2018101812334
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

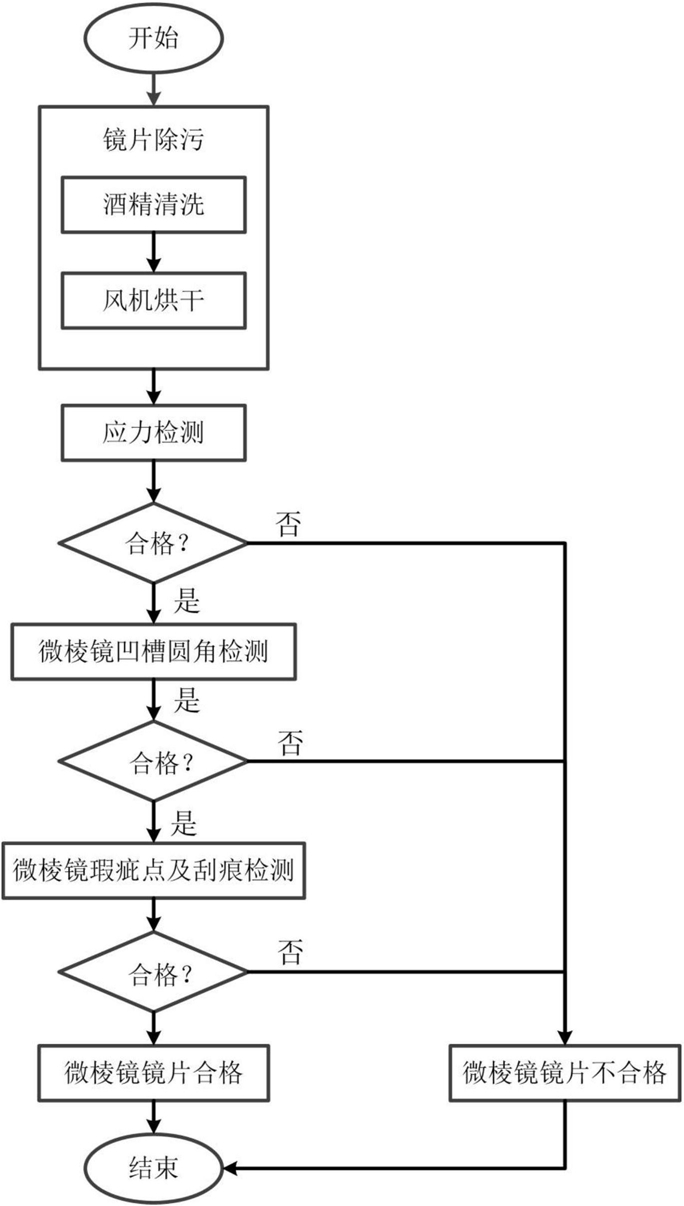

1.一种微结构棱镜镜片检测方法,其特征在于:所述方法包括以下步骤:步骤1,对微结构棱镜镜片进行除污处理;

步骤2,对微结构棱镜镜片内部进行应力检测,若内部应力过强,则判定为瑕疵品;若内部应力较小,则进入步骤3;

步骤3,采用工业相机获得微结构棱镜镜片放大后的照片,对照片进行预处理,得到二值化图片,然后检测二值化图片的条纹,通过条纹的宽度来判断微结构棱镜镜片凹槽圆角是否合格;若符合条件,则进入步骤4;

步骤4,去除二值化图片中互相平行的条纹,再次检测图片中是否含有条纹或斑点;若存在,则判定为瑕疵品,若不存在,则镜片合格。

2.如权利要求1所述的一种微结构棱镜镜片检测方法,其特征在于:所述步骤1中,所述除污处理包括酒精清洗以及风机烘干。

3.如权利要求2所述的一种微结构棱镜镜片检测方法,其特征在于:所述酒精清洗步骤中的酒精不停地进行自过滤,使得酒精可重复利用,所述风机烘干的时间为6~10秒。

4.如权利要求1~3之一所述的一种微结构棱镜镜片检测方法,其特征在于:所述步骤2包括以下步骤:步骤2.1、微结构棱镜镜片传送至镜片应力仪下,所述微结构棱镜镜片与应力仪上的镜片保持平行;

步骤2.2、相机拍摄镜片应力仪下微结构棱镜镜片的照片,所述相机主光轴方向与微结构棱镜镜片保持严格垂直;

步骤2.3、图像处理模块判定照片中是否有锐角长条的线状,若有则内部应力过强,镜片判定为瑕疵品,结束检测,若无则继续步骤3检测。

5.如权利要求1~3之一所述的一种微结构棱镜镜片检测方法,其特征在于:所述步骤3包括以下步骤:步骤3.1、微结构棱镜镜片传送至工业相机下;

步骤3.2、工业相机拍摄微结构棱镜微结构图像,所述工业相机主光轴方向与微结构棱镜镜片保持严格垂直;

步骤3.3、对所获得的图像进行预处理得到二值化图像,所述预处理包括灰度转换以及图像分割;

步骤3.4、检测二值化图像中每条条纹,若不满足关系式(1)或关系式(2),则判定为瑕疵镜片;

(1)式中,F表示的是每条条纹上选取的监测点的个数,a(k)表示的是某一监测点对应条纹的宽度,K为一常数,由人工设定;

(2)式中,A表示的是二值化图像中条纹总数,b(k)表示的是每条条纹的宽度,G为一常数,由人工设定;

步骤3.5、检测二值化图像中每条条纹平均宽度,若大于Z,则判定为瑕疵镜片,Z为一常数,由人工设定。
