1.一种高性能锂电池负极材料碳包覆钛酸锂的制备方法，其特征在于，包括如下步骤：

1)室温下，将十六烷基三甲基溴化胺溶解于异丙醇中，磁力搅拌，混合均匀，加入钛酸四丁酯，得混合溶液；

2)于步骤1)所得的混合溶液中，加入氢氧化锂水溶液，搅拌4～5h后，将反应液转移到不锈钢高压釜中，175～185℃下反应36～45h，所得白色沉淀，离心洗涤后，于85℃的烘箱中干燥，得前驱体；

3)将步骤2)所得前驱体置于管式炉中，在氮气氛围中，于600～750℃下煅烧6～7h，自然冷却至室温，研磨，得目标产物。

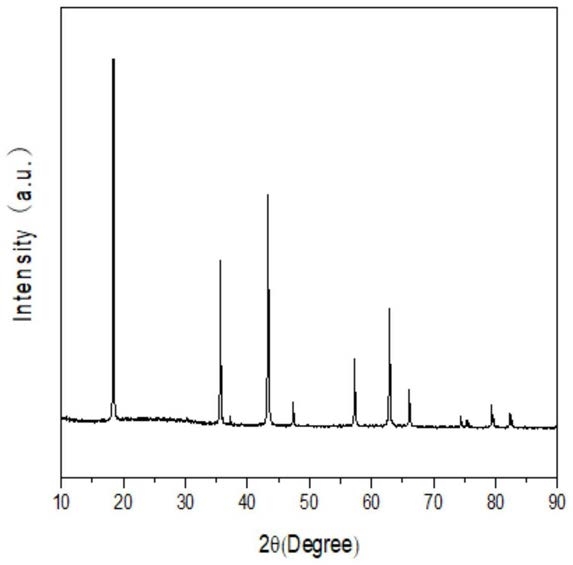

2.按照权利要求1所述的制备方法，其特征在于，氢氧化锂和钛酸四丁酯按照锂钛摩尔比为4.5:5进行配料。

3.按照权利要求1所述的制备方法，其特征在于，钛酸四丁酯和氢氧化锂水溶液的加入方式为逐滴加入。

4.按照权利要求1所述的制备方法，其特征在于，煅烧温度为700～750℃。
