专利号: 2018101844496
申请人: 张凉英
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

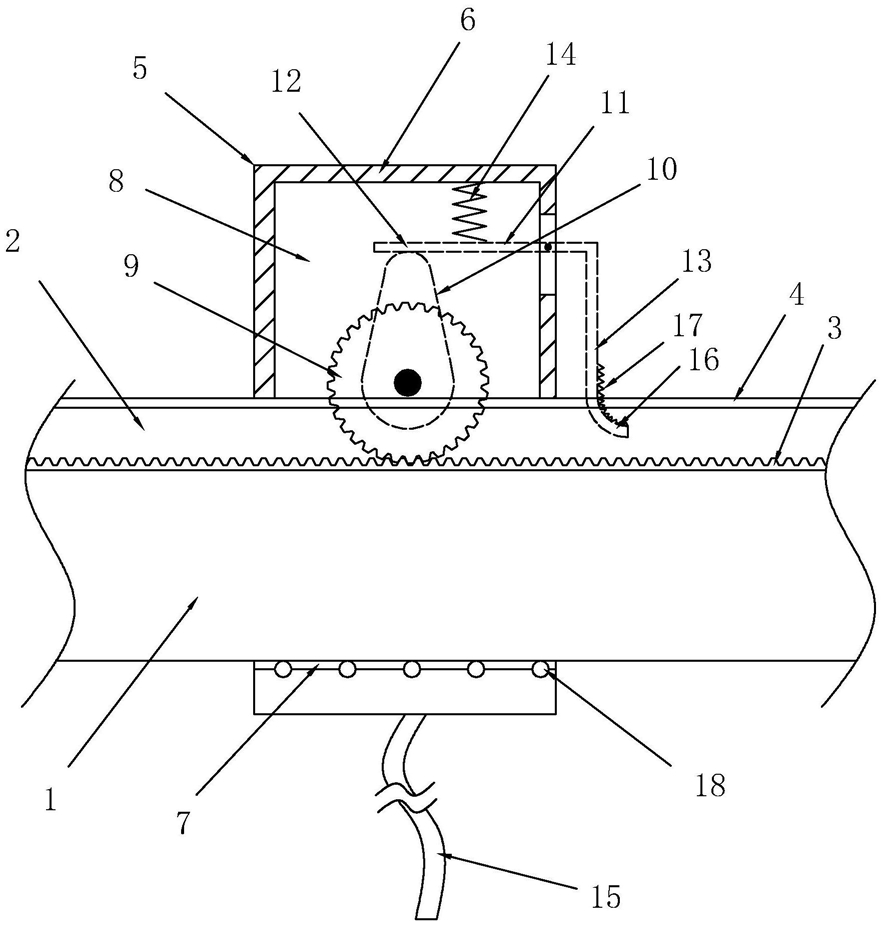

1.一种线缆除冰组件,包括线体(1),其特征是:所述线体(1)上设有滑槽(2),滑槽(2)的长度方向与线体(1)的长度方向一致,所述滑槽(2)内设有齿条(3),所述滑槽(2)的槽口处设有柔性挡片(4);

还包括除冰件(5),所述除冰件(5)包括滑移块(6),所述滑移块(6)上设有贯穿孔(7),所述线体(1)贯穿于贯穿孔(7),所述滑移块(6)内设有容纳腔(8),所述容纳腔(8)内设有齿轮(9),齿轮(9)旋转连接于容纳腔(8)的腔壁上,所述齿轮(9)与齿条(3)相互啮合,所述齿轮(9)的旋转轴上连接有凸轮(10),凸轮(10)与齿轮(9)同步旋转,所述容纳腔(8)内设有除冰杆(11),所述除冰杆(11)两端分别为触发端(12)、除冰端(13),所述除冰杆(11)铰接于容纳腔(8)腔壁,除冰杆(11)的铰接点位于触发端(12)与除冰端(13)之间,所述除冰端(13)延伸至滑槽(2)内;

还包括弹簧(14),所述弹簧(14)一端连接于容纳腔(8)的腔壁,且另一端连接于触发端(12)与除冰杆(11)的铰接点之间,弹簧(14)弹力施力于触发端(12),触发端(12)与凸轮(10)的外轮面相抵;

所述滑移块(6)的外侧壁上设有牵引绳(15)。

2.根据权利要求1所述的一种线缆除冰组件,其特征是:所述柔性挡片(4)的数量为两片,两片柔性挡片(4)分别连接于滑槽(2)的两个相对槽壁上。

3.根据权利要求1所述的一种线缆除冰组件,其特征是:所述除冰端(13)上设有弧形弯折段(16),所述弧形弯折段(16)向背离滑移块(6)一侧弯折。

4.根据权利要求3所述的一种线缆除冰组件,其特征是:所述弧形弯折段(16)背离滑移块(6)的侧壁上设有齿状部(17)。

5.根据权利要求1所述的一种线缆除冰组件,其特征是:所述贯穿孔(7)的孔壁上设有滚珠(18),所述滚珠(18)与线体(1)的外侧壁相抵。
