1.一种Al-16Si过共晶铝硅合金获得全部伪共晶组织的方法，其特征是：具有如下步骤：a、采用石墨坩埚在井式炉中熔炼Al-16wt.％Si过共晶铝硅合金，合金熔炼温度为900℃，保温时间为80min，实现初晶硅的完全溶解；

b、将内径为30mm、长度为500mm的铜管放入液氮中冷却，得到超低温的铜管；

c、经液氮冷却的铜管倾斜放置，从铜管上端将10克熔炼成的合金液浇注到铜管中，并从铜管下端流出；

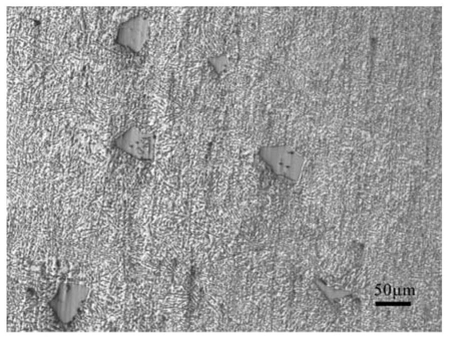

d、从铜管下端流出的过冷合金液被浇注到预热温度为527℃的铁板上进行非平衡凝固，获得薄片状合金凝固样品，该样品具有全部伪共晶组织。
