专利号: 201810190919X
申请人: 惠安凯云石业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

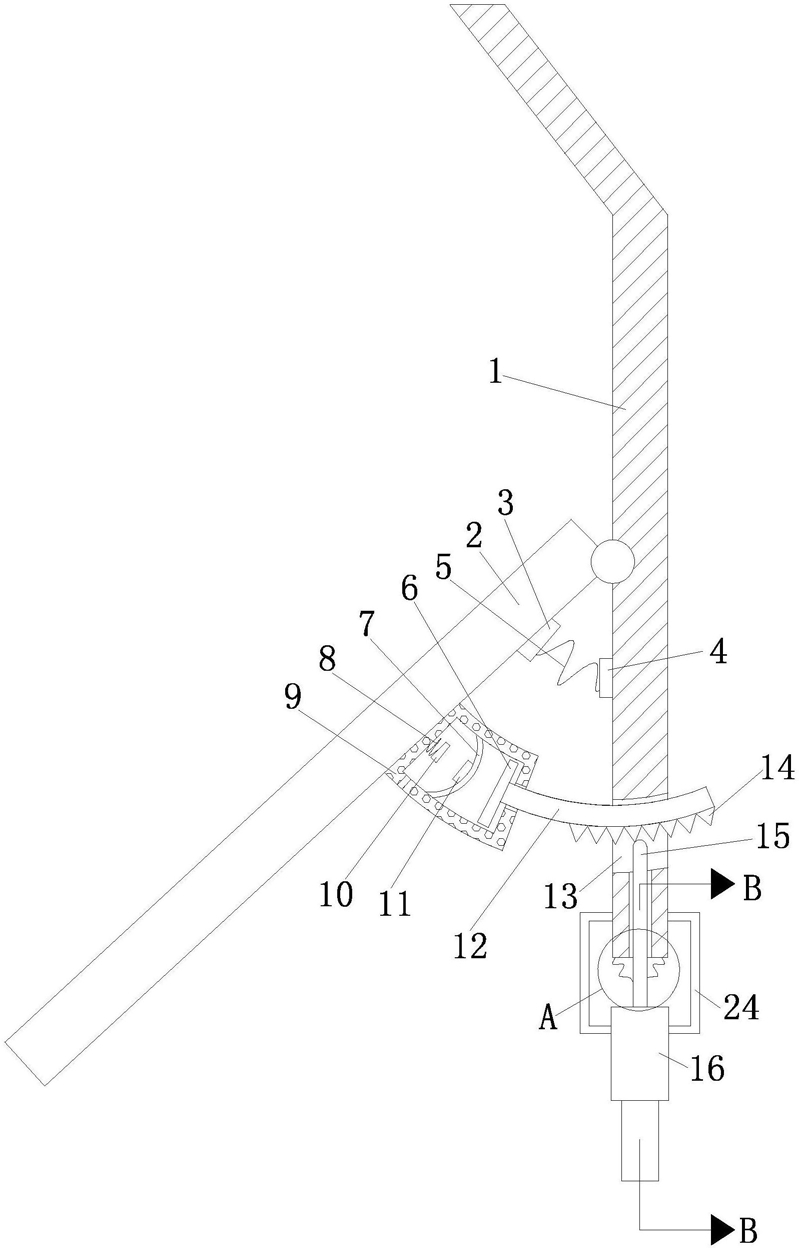

1.能够高效翻土的农耕犁,包括第一连接板(1),其特征在于:所述第一连接板(1)的侧壁铰接有第二连接板(2),所述第二连接板(2)靠近第一连接板(1)的一侧固定连接有第一电磁铁(3)的一侧,第一电磁铁(3)的另一侧通过第一弹簧(5)连接第二电磁铁(4)的一侧,第二电磁铁(4)的另一侧与第一连接板(1)固定连接,所述第二连接板(2)靠近第一连接板(1)的侧壁固定连接有气缸(9),气缸(9)的内侧壁通过第二弹簧(8)连接有第一电导片(10),所述气缸(9)的内壁固定连接有金属弹片(7),金属弹片(7)靠近第二连接板(2)的一侧固定连接有与第一电导片(10)对应的第二电导片(11),所述气缸(9)的内壁滑动连接有活塞(6),活塞(6)远离第二连接板(2)的一侧固定连接有活塞杆(12)的一端,活塞杆(12)的另一端活动贯穿气缸(9)的侧壁,所述活塞杆(12)活动贯穿第一连接板(1)上开设的第一通孔(13),所述活塞杆(12)的下侧固定连接有若干挤压块(14),所述第一通孔(13)的侧壁开设有第二通孔,第二通孔内活动插接有第一滑杆(15),所述第一滑杆(15)与挤压块(14)活动连接,所述第一滑杆(15)的下端活动贯穿安装盒(16)的顶壁到达安装盒(16)的内部,所述安装盒(16)通过若干支杆(24)固定连接在第一连接板(1)的侧壁上,所述第一滑杆(15)的侧壁对称铰接两个连接杆(17)的一端,连接杆(17)的另一端铰接有第二滑杆(18),两个第二滑杆(18)均活动套接在同一个固定杆(19)上,固定杆(19)与安装盒(16)的内侧壁固定连接,所述第二滑杆(18)的下端活动贯穿安装盒(16)的底板开设的条形通孔到达安装盒(16)的外部并且铰接有第三连接板(20),所述第三连接板(20)的上端面与第二滑杆(18)的侧壁之间通过若干第三弹簧(22)连接,所述第三连接板(20)的下端面固定连接有若干翻土杆(21),所述第三连接板(20)上内嵌有第三电磁铁(23),所述第一连接板(1)的下端面与第一滑杆(15)的侧壁之间连接有若干第四弹簧(25)。

2.根据权利要求1所述的能够高效翻土的农耕犁,其特征在于:所述活塞杆(12)为弧形结构。

3.根据权利要求2所述的能够高效翻土的农耕犁,其特征在于:所述活塞杆(12)的圆心与第二连接板(2)的转动中心重合。

4.根据权利要求1所述的能够高效翻土的农耕犁,其特征在于:所述支杆(24)为U型结构。

5.根据权利要求1所述的能够高效翻土的农耕犁,其特征在于:所述挤压块(14)为圆锥形结构。

6.根据权利要求1所述的能够高效翻土的农耕犁,其特征在于:所述第一滑杆(15)的上端为半球体结构,且第一滑杆(15)的上端覆盖有耐磨层。

7.根据权利要求1所述的能够高效翻土的农耕犁,其特征在于:位于同一个第三连接板(20)上的所述翻土杆(21)多于八个,且多个翻土杆(21)之间呈矩阵分布。
