专利号: 2018101909467
申请人: 惠安凯云石业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

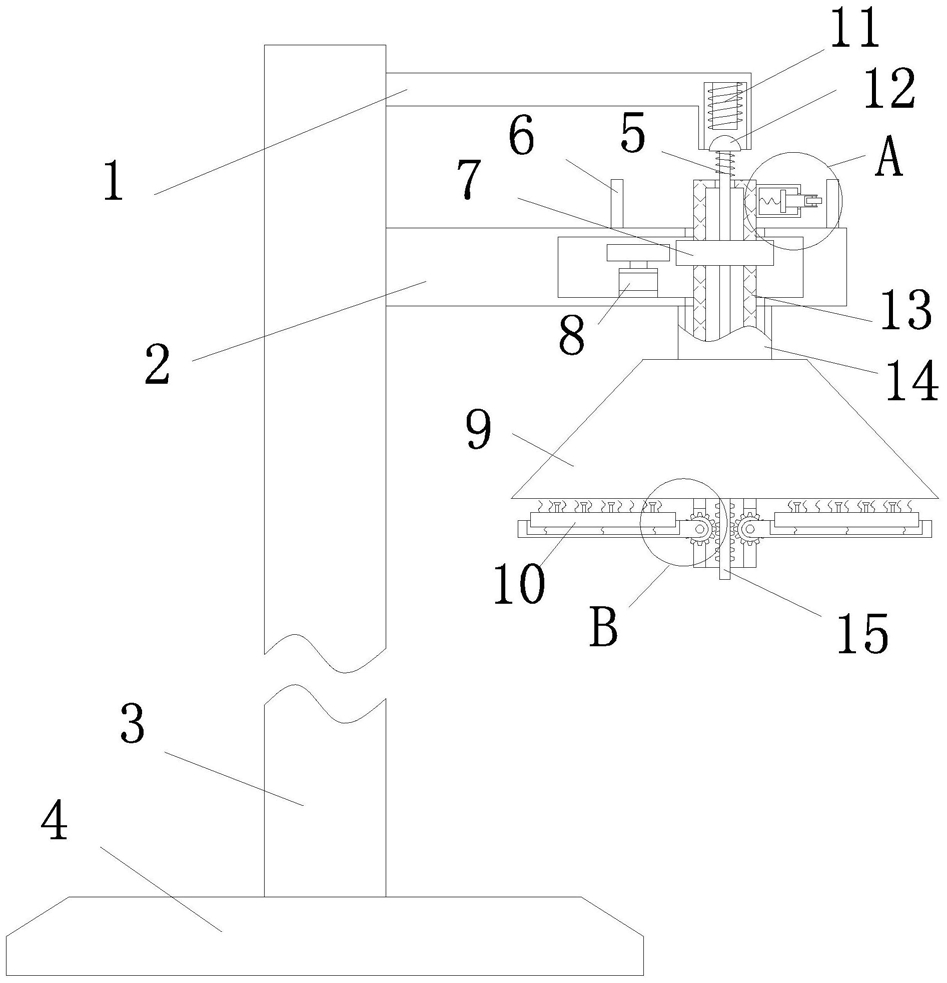

1.节能路灯清洁装置,包括底座(4)和垂直连接在其顶部的第三直杆(3),第三直杆(3)上端的一侧垂直连接有第二直杆(2)的一端,第二直杆(2)的另一端底部通过空心套(14)连接有灯罩(9),其特征在于,所述第二直杆(2)内设有安装腔,安装腔的内壁连接有电机(8),电机(8)的输出端连接有第三齿轮,所述安装腔内设有竖直设置的杆套(13),杆套(13)上套接有与第三齿轮啮合的第一齿轮(7),所述杆套(13)的上端转动贯穿安装腔的内壁并垂直连接有喷气装置,所述杆套(13)的下端依次贯穿空心套(14)和灯罩(9),且杆套(13)位于灯罩(9)下方的一段设有安装口,安装口的内壁转动连接有第二齿轮(25),第二齿轮(25)的一侧连接有转动杆(24)的一端,转动杆(24)的上侧设有放置槽,放置槽的内壁通过第二弹簧(23)连接有刷管(10)的一侧,刷管(10)的另一侧连接有刷毛(21),所述杆套(13)内插接有齿条(15),齿条(15)与第二齿轮(25)啮合,齿条(15)的上端贯穿杆套(13)并连接有衔铁(12),且齿条(15)上套接有第一弹簧(5),第一弹簧(5)的两端分别与齿条(15)和杆套(13)连接,所述第二直杆(2)的上方设有与其平行设置的第一直杆(1),第一直杆(1)的一端与第三直杆(3)连接,第一直杆(1)的另一端底部设有安装槽,安装槽的内壁连接有与衔铁(12)相对应的电磁铁(11)。

2.根据权利要求1所述的节能路灯清洁装置,其特征在于,所述喷气装置包括与杆套(13)固定连接的气缸(17),气缸(17)的内壁通过第一弹簧(18)连接有活塞(16)的一侧,活塞(16)的另一侧连接有活塞杆(19)的一端,活塞杆(19)的另一端贯穿气缸(17),且第二直杆(2)的顶部连接有与活塞杆(19)相对应的弧形块(6),所述杆套(13)内设有气管,气管的一端与气缸(17)连通,气管的另一端与刷管(10)连通,刷管(10)靠近刷毛的一侧连通有喷气头(22)。

3.根据权利要求2所述的节能路灯清洁装置,其特征在于,所述活塞杆(19)远离活塞(16)的一端转动连接有滚轮(20)。

4.根据权利要求1所述的节能路灯清洁装置,其特征在于,所述弧形块(6)的数目至少有三个,且多个弧形块(6)之间呈等距环形分布。

5.根据权利要求1所述的节能路灯清洁装置,其特征在于,所述衔铁(12)靠近电磁铁(11)的一端呈半球形。

6.根据权利要求1所述的节能路灯清洁装置,其特征在于,所述转动杆(24)的数目至少有两个,且多个转动杆(24)之间关于齿条(15)中心对称分布。

7.根据权利要求1所述的节能路灯清洁装置,其特征在于,所述杆套(13)的外圈套接有轴承的内圈,轴承的的外圈与空心套(14)的内圈连接。

8.根据权利要求1所述的节能路灯清洁装置,其特征在于,所述第二弹簧(23)的数目至少有三个去,且多个第二弹簧(23)之间等距分布。
