专利号: 2018101933540
申请人: 青海大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种高压脉冲输出电路,其特征在于,包括:

第一开关单元,该第一开关单元为晶闸管,且高电位端与直流电源的正极连接;

第二开关单元,包括第一开关器件和第二开关器件,所述第一开关器件的高电位端和所述第二开关器件的低电位端连接后与所述第一开关单元的低电位端连接;

第一储能单元,该第一储能单元的一端与所述直流电源的负极连接、另一端与所述第一开关器件的低电位端和所述第二开关器件的高电位端分别连接;

升压单元,包括原边绕组和副边绕组,所述原边绕组的一端与所述第一开关单元的低电位端连接、另一端连接所述第一储能单元中与直流电源的负极连接的一端,所述副边绕组的一端接地、另一端用于输出高压脉冲;

控制单元,该控制单元的输出端与所述第一开关单元的控制端、第一开关器件的控制端以及第二开关器件的控制端分别连接,以控制所述第一开关单元、第一开关器件以及第二开关器件是否导通。

2.根据权利要求1所述的高压脉冲输出电路,其特征在于,还包括:第二储能单元,该第二储能单元的一端与所述第一开关单元的高电位端连接、另一端连接所述第一储能单元中与直流电源的负极连接的一端。

3.根据权利要求2所述的高压脉冲输出电路,其特征在于,所述第一储能单元为电容,所述第二储能单元为电容。

4.根据权利要求2所述的高压脉冲输出电路,其特征在于,还包括:单向导通单元,所述第一开关单元的高电位端通过所述单向导通单元与所述直流电源的正极连接,且所述单向导通单元的高电位端与所述直流电源的正极连接、低电位端与所述第一开关单元的高电位端连接。

5.根据权利要求4所述的高压脉冲输出电路,其特征在于,所述单向导通单元为二极管。

6.根据权利要求4所述的高压脉冲输出电路,其特征在于,还包括:第三储能单元,所述单向导通单元的高电位端通过所述第三储能单元与所述直流电源的正极连接,且所述第三储能单元为电感元件;

第三开关单元,该第三开关单元的高电位端与所述单向导通单元的高电位端连接、低电位端连接所述第一储能单元中与直流电源的负极连接的一端、控制端与所述控制单元的输出端连接。

7.根据权利要求6所述的高压脉冲输出电路,其特征在于,所述第一开关器件和第二开关器件为晶闸管,所述第三开关单元为金属氧化物半导体场效应管。

8.根据权利要求6任意一项所述的高压脉冲输出电路,其特征在于,还包括:电压检测单元,该电压检测单元设置于所述第二储能单元,且输出端与所述控制单元的输入端连接,以将所述第二储能单元的电压值发送至所述控制单元,以使所述控制单元根据该电压值控制所述第二开关器件是否导通。

9.一种高压脉冲输出方法,应用于权利要求1-8任意一项所述的高压脉冲输出电路,其特征在于,所述方法包括:所述控制单元控制所述第一开关单元和所述第一开关器件导通,以使所述直流电源对所述第一储能单元进行充电,并对所述升压单元的原边绕组供电;

所述控制单元在所述第一储能单元的电压值达到预设值时,控制所述第二开关器件导通;

所述第一储能单元通过所述第二开关器件放电,以使流经所述第一开关单元的电流降低至所述第一开关单元的维持电流;

在流经所述第一开关单元的电流小于维持电流时,所述第一开关单元关断以使所述直流电源停止向所述原边绕组供电,并在所述副边绕组产生并输出高压脉冲。

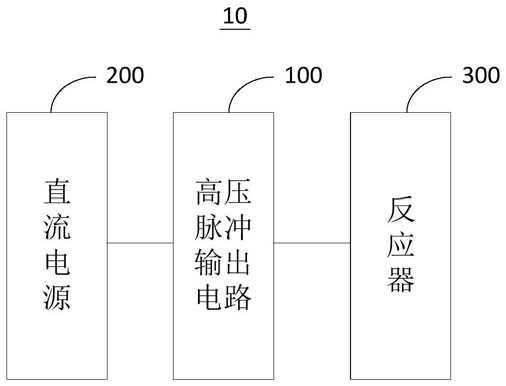

10.一种尾气清除设备,其特征在于,包括直流电源、高压脉冲输出电路和反应器,其中,所述高压脉冲输出电路包括:第一开关单元,该第一开关单元为晶闸管,且高电位端与所述直流电源的正极连接;

第二开关单元,包括第一开关器件和第二开关器件,所述第一开关器件的高电位端和所述第二开关器件的低电位端连接后与所述第一开关单元的低电位端连接;

第一储能单元,该第一储能单元的一端与所述直流电源的负极连接、另一端与所述第一开关器件的低电位端和所述第二开关器件的高电位端分别连接;

升压单元,包括原边绕组和副边绕组,所述原边绕组的一端与所述第一开关单元的低电位端连接、另一端连接所述第一储能单元中与直流电源的负极连接的一端,所述副边绕组的一端接地、另一端设置于所述反应器以输出高压脉冲,以使所述反应器内的尾气电离;

控制单元,该控制单元的输出端与所述第一开关单元的控制端、第一开关器件的控制端以及第二开关器件的控制端分别连接,以控制所述第一开关单元、第一开关器件以及第二开关器件是否导通。
