1.一种固相原位反应制备花状硫化钴镍纳米球的方法，其特征在于，包括如下步骤：（1）将氯化钴、氯化镍和硫脲溶于乙醇形成均匀溶液；

（2）将上述溶液滴涂至基底表面，再于惰性气氛中退火，即可得到硫化钴镍纳米球原位电极。

2.根据权利要求1所述的固相原位反应制备花状硫化钴镍纳米球的方法，其特征在于，氯化镍、氯化钴、硫脲的摩尔比为1: 1-3: 3 8。

~

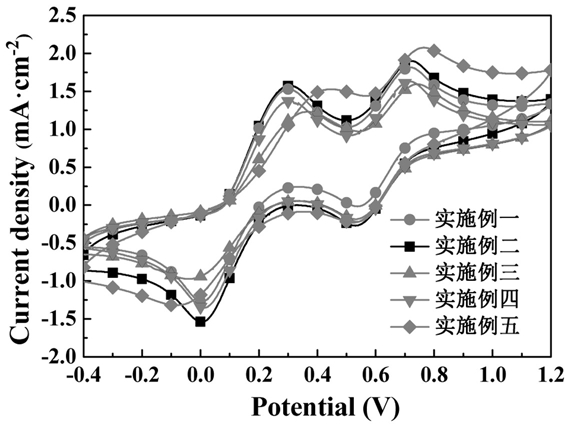

3.根据权利要求1所述的固相原位反应制备花状硫化钴镍纳米球的方法，其特征在于，惰性气氛中退火，温度为 400 600 ℃，退火时间为30 60 min。

~ ~
