1.一种多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，具体制备方法为：（1）将镍盐和氯化钼溶于挥发非水溶剂，获得Ni-Mo前躯液；

（2）上述前躯液涂布到基底上，干燥后放在Ar+S气氛中或N2+S气氛中，CVD硫化。

2.权利要求1 所述的多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，挥发非水溶剂，包括：乙醇、N, N-二甲基甲酰胺。

3.权利要求1 所述的多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，氯化钼溶于挥发非水溶剂，Ni、Mo原子的浓度之和为200 900 mM，Ni与Ni+Mo的原子比为5-~

30%。

4.权利要求1 所述的多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，所述的基底包括如碳布、石墨纸、铜或镍箔中的任意一种。

5.权利要求1 所述的多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，所述的干燥是在空气中干燥，或于热台上70 100℃快速干燥。

~

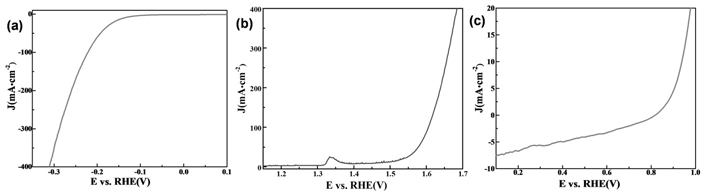

6.权利要求1 所述的多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，CVD硫化反应温度为500 800℃，反应时间为0.5 4 h。

~ ~

7.权利要求1 所述的多功能镍掺杂二硫化钼原位电极的CVD制备方法，其特征在于，Ar+S气氛或N2+S气氛中，Ar、N2为保护气体，气体流量1~10 SCCM；S气体为硫粉蒸发形成，硫粉的量远过量于钼原子。
