1.一种作为锂离子电池负极材料的Ni掺杂MnCO3多孔纳米球的制备方法，其特征在于：采用Ni取代MnCO3 0.20-0.25 Mn，即负极材料为NixMn1-xCO3 (x=0.20-0.25)，通过Ni取代MnCO3锂离子电池负极材料部分的Mn，提高负极导电性，结合Ni-Mn元素的协同效应，提高碳酸盐的活化率；

制备方法包括以下步骤：

1) 将可溶性镍盐、可溶性锰盐按一定化学计量比溶解在乙二醇溶液中，搅拌溶解均匀，得到透明的混合盐溶液；步骤1)中，可溶性镍盐为四水合乙酸镍，其在混合盐溶液中的质量分数为0.4-0.5%；步骤1)中，可溶性锰盐为四水合乙酸锰，其在混合盐溶液中的质量分数为1.2-1.8%；

2) 向步骤1)所得的混合盐溶液中加入过量的碳酸氢盐，继续搅拌至溶解得到均一溶液；转移至低温反应釜中，密闭恒温反应一段时间后，收集粉末状产品；其中，所述碳酸氢盐为碳酸氢铵、碳酸氢钠、碳酸氢钾中任意一种；

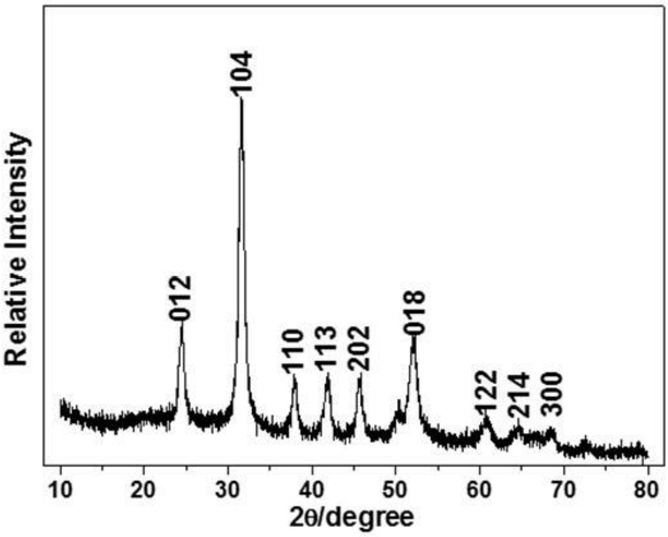

3) 将步骤2)所得到的产品在60℃下烘干，即得到锂电池用NixMn1-xCO3 (x=0.20-0.25)负极材料；

所得负极材料在充放电电压范围为0.01～3.0V时，在1A·g-1的电流密度下，充放电循环500次时，可逆比容量保持在709 mAh/g，脱锂过程的平台为1.5～2.2 V，嵌锂过程的平台为0.3 0.9 V；

~

步骤2)中，加入的碳酸氢盐与可溶性锰盐的摩尔比为10:1-5:1；恒温反应所采用的温度为150-220°C，反应时间为10-20小时。

2.根据权利要求1所述的作为锂离子电池负极材料的Ni掺杂MnCO3多孔纳米球的制备方法，其特征在于：步骤2)中，碳酸氢盐为碳酸氢铵。

3.根据权利要求1所述的作为锂离子电池负极材料的Ni掺杂MnCO3多孔纳米球的制备方法，其特征在于：步骤2)中，加入的碳酸氢盐与可溶性锰盐的摩尔比为10:1。
