专利号: 2018102015175
申请人: 重庆工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

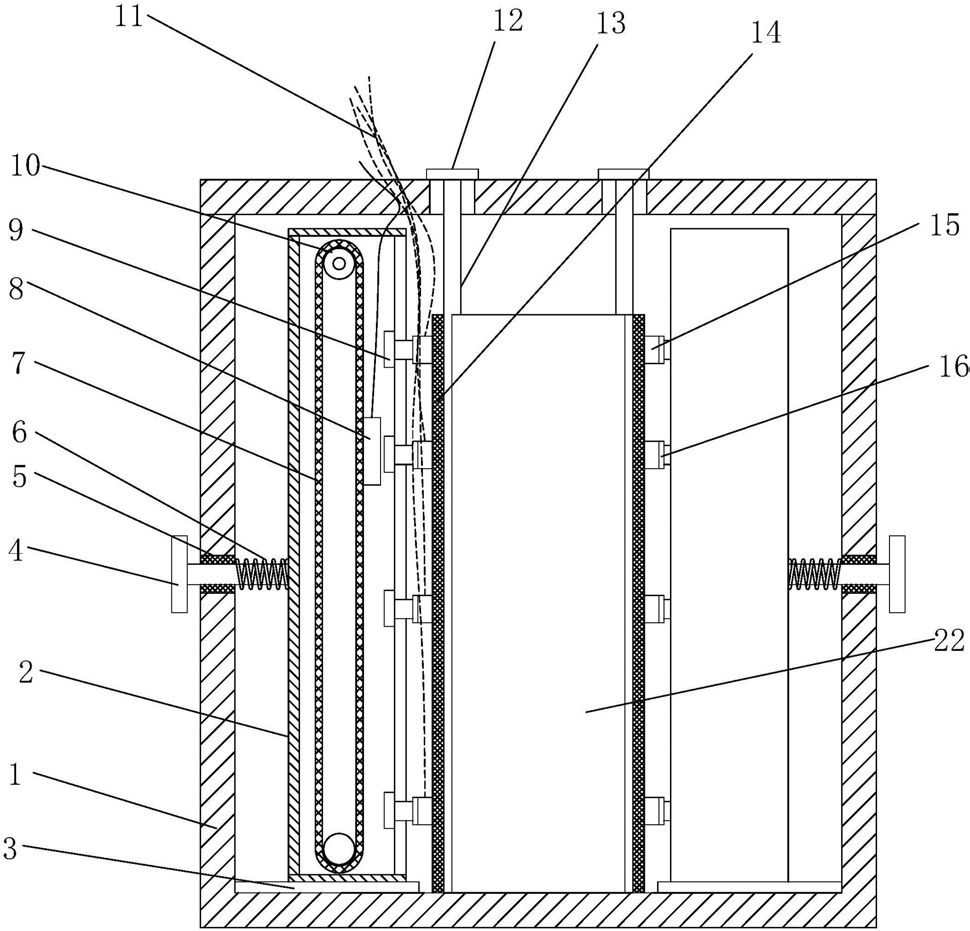

1.一种超导材料电流测试装置,包括盛装制冷剂使用的密封箱体(1),其特征在于:所述密封箱体(1)内部设置有一个主支撑体(22),在主支撑体(22)周向设置若干个竖向的滑槽(17),滑槽(17)内安装有可由密封箱体(1)顶部插入的绝缘基板(13),在绝缘基板(13)上设置有超导带材(14);在所述密封箱体(1)内部还设置有若干个触头控制箱(2),触头控制箱(2)沿主支撑体(22)外部周向设置并与滑槽(17)相对应,在触头控制箱(2)外部设置有四个导电柱(15),四个导电柱(15)包括两个电流导电柱和两个电压导电柱,四个导电柱(15)可通过触头控制箱(2)内设置的控制机构调整各自在高度方向上的位置,控制机构的控制手轮(21)设置在密封箱体(1)外部,触头控制箱(2)在密封箱体(1)内可横向滑动,在密封箱体(1)侧壁上设置有调节触头控制箱(2)位置的拉手(4),通过拉手(4)的调节,当触头控制箱(2)向靠近主支撑体(22)一侧运动时,触头控制箱(2)上的四个导电柱(15)可压紧在超导带材(14)上,当触头控制箱(2)向远离主支撑体(22)一侧运动时,四个导电柱(15)与超导带材(14)分离并可进行高度方向上的调整;

所述控制机构包括沿触头控制箱(2)高度方向环形设置的传动带(7),传动带(7)通过安装在触头控制箱(2)上端和下端的支撑轮(10)支撑,其中上端的支撑轮(10)连接位于密封箱体(1)外部的控制手轮(21),在传动带(7)上固定有一个电磁铁(8),在每个导电柱(15)的一端设置有一个小磁铁(9),所述小磁铁(9)设置在触头控制箱(2)内并可吸附触头控制箱(2)的侧壁,传动带(7)传动时,可带动电磁铁(8)运动,使电磁铁(8)选择性的与某个小磁铁(9)配合,电磁铁(8)失电时,各小磁铁(9)可通过磁力吸附在触头控制箱(2)侧壁上从而使各导电柱(15)固定,电磁铁(8)通电产生磁力时,可将其对应位置的小磁铁(9)吸附从而通过该小磁铁(9)带动对应的导电柱(15)升降。

2.如权利要求1所述的一种超导材料电流测试装置,其特征在于:在所述触头控制箱(2)上用于安装导电柱(15)的侧壁上设置有竖向的长条槽(18),导电柱(15)通过绝缘柱(16)连接对应的小磁铁(9),绝缘柱(16)可在长条槽(18)内滑动从而调节导电柱(15)高度方向的位置。

3.如权利要求2所述的一种超导材料电流测试装置,其特征在于:所述绝缘柱(16)为具有弹性的橡胶绝缘柱。

4.如权利要求1所述的一种超导材料电流测试装置,其特征在于:所述电磁铁(8)的通断电开关设置在靠近控制手轮(21)处。

5.如权利要求1所述的一种超导材料电流测试装置,其特征在于:所述电磁铁(8)与导电柱(15)的导电线(11)均穿过设置在密封箱体(1)上的穿线孔连接至密封箱体(1)外部。

6.如权利要求1所述的一种超导材料电流测试装置,其特征在于:所述支撑轮(10)与控制手轮(21)之间通过延长杆(19)连接,在密封箱体(1)上用于使延长杆(19)穿过的部位设置长条孔(20),当触头控制箱(2)横向移动时,延长杆(19)可在长条孔(20)内运动。

7.如权利要求1所述的一种超导材料电流测试装置,其特征在于:所述密封箱体(1)和主支撑体(22)截面均为正多边形结构。

8.如权利要求1所述的一种超导材料电流测试装置,其特征在于:所述拉手(4)设置在密封箱体(1)外部,拉手(4)通过拉杆(23)连接触头控制箱(2),在拉杆(23)与密封箱体(1)连接处设置密封圈(5),拉杆(23)与密封圈(5)滑动配合,在拉杆(23)上套设弹簧(6),所述弹簧(6)两端分别与密封箱体(1)内壁和触头控制箱(2)外壁抵接。

9.如权利要求1所述的一种超导材料电流测试装置,其特征在于:所述密封箱体(1)顶面设置若干个开口,开口位置与滑槽(17)位置相对应用于放入绝缘基板(13),在绝缘基板(13)顶部设置密封板(12),绝缘基板(13)放入后密封板(12)用于封闭开口。
