1.一种多晶MnO2/碳纳米管复合材料的制备方法，其特征在于，包括以下步骤：

1)取羧基化多壁碳纳米管和高锰酸钾，充分研磨均匀，制得混合物；

2)在空气气氛中，将混合物以5～15℃/min的升温速度，自室温起升至280～400℃，保温1～4h，冷却至室温；

3)将步骤2)处理后的产物清洗、干燥，制得的多晶MnO2/碳纳米管复合材料。

2.根据权利要求1所述的多晶MnO2/碳纳米管复合材料的制备方法，其特征在于，步骤1)中，羧基化多壁碳纳米管和高锰酸钾的质量比为(0.2～1)：(2～4)。

3.根据权利要求1所述的多晶MnO2/碳纳米管复合材料的制备方法，其特征在于，步骤2)中，是将混合物置于坩埚中，在马弗炉中进行热处理。

4.根据权利要求1所述的多晶MnO2/碳纳米管复合材料的制备方法，其特征在于，步骤3)中，所述的清洗，是将产物先用蒸馏水冲洗3～5次，再用乙醇冲洗3～5次。

5.根据权利要求1所述的多晶MnO2/碳纳米管复合材料的制备方法，其特征在于，步骤3)中，所述的干燥，是在真空环境下，于50～90℃下干燥8～16h。

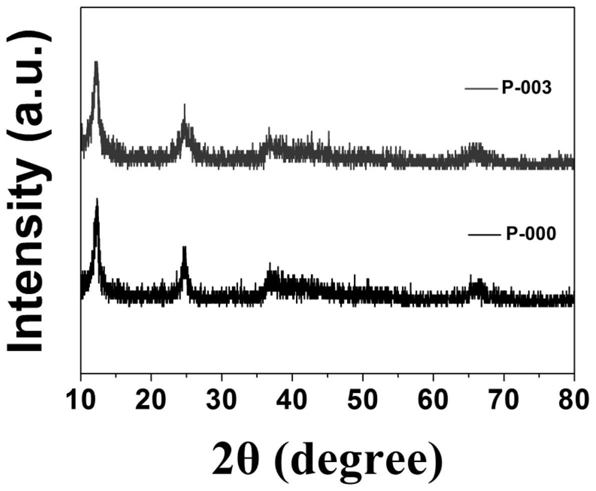

6.采用权利要求1～5中任意一项所述的制备方法制得的多晶MnO2/碳纳米管复合材料。

7.权利要求6所述的多晶MnO2/碳纳米管复合材料在制备钠离子电池正极材料中的应用。

8.如权利要求7所述的应用，其特征在于，由多晶MnO2/碳纳米管复合材料制备的钠离子电池正极材料在100mA/g电流密度下的循环性能为：首圈达到150mAh/g，循环50圈后稳定在

50mAh/g。
